Arduino UNO için CNC Shield (A4988 uyumlu)

Yorumlar (0)
Yorum Yap
Kategoriler: Arduino Shield
Marka: Motorobit
Ürün Kodu: ARD.ASH.01.000022
Stokta 10+ ürün
70,40 TL + KDV
KDV Dahil: 84,48 TL

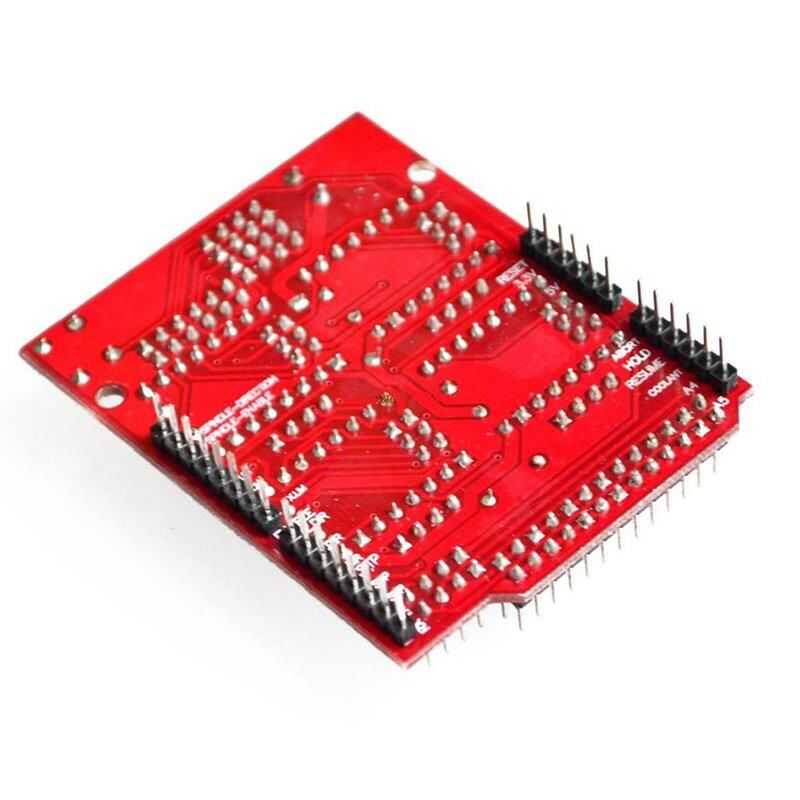

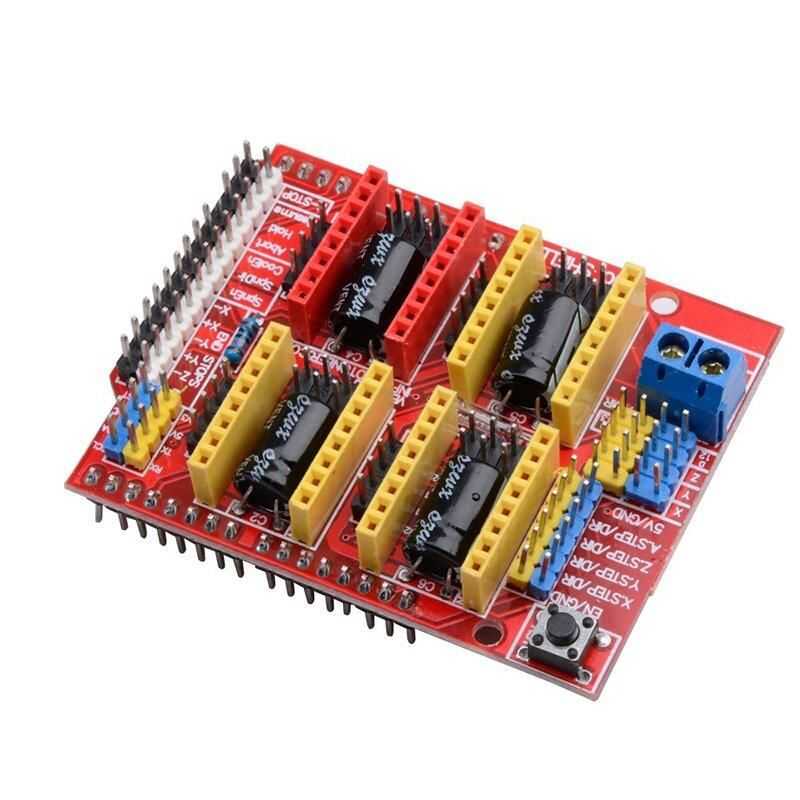

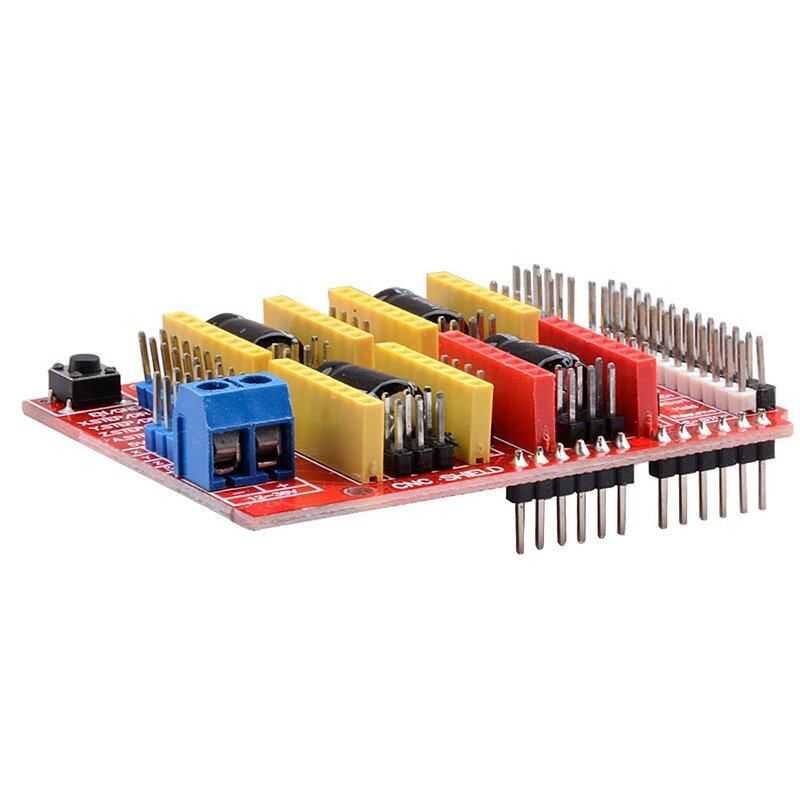

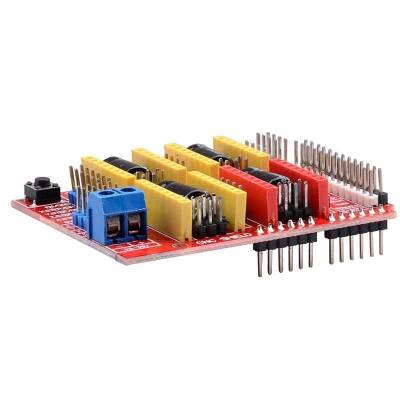

Arduino UNO için CNC Shield (A4988 uyumlu)


Arduino için A4988 Sürücü CNC Kalkanı Genişleme Kartı, dört adet A4988 step motor sürücü kartı kullanarak dört step motoru kontrol eden bir Arduino shield. Kartın pinout'u açık kaynaklı CNC kontrol yazılımı Grbl ile uyumludur. Pinout, Arduino shield olarak kullanılmasını mümkün kılarken, step motorları çalıştırmak için paralel erkek başlıklar kullanılarak harici sinyallerle de kontrol edilebilir.
Arduino için A4988 Sürücüsü CNC Shield Genişletme Kartının bir başka iyi özelliği de diğer iki motordan birinin hareketini klonlayabilmesidir. Tek eksen için çift motorlu çok sayıda CNC veya 3D yazıcı sistemi bulunduğundan, bu özellik anakartı bu sistemlerle kullanılmak için oldukça iyi bir seçim haline getirir.

GRBL hareket eden makinelerin hareketlerini kontrol etmek ve düz bir Arduino üzerinde çalışacak ücretsiz, açık kaynaklı, yüksek performanslı bir yazılımdır. CNC shield GRBL ile uyumlu çalışmaktadır.

Grbl wiki sayfasını burada bulabilirsiniz
Grbl proje sayfası ve yazılımı burada bulunabilir
Not: A4988 motor sürücü pakete dahil değildir.


Teknik Özellikler

  • Arduino Uno ile uyumlu CNC Shield
  • A4988 step sürücüleriyle dört step motoru kontrol edin
  • Bir motor diğer motorlardan birini klonlayabilir
  • GRBL uyumlu pinout
  • Diğer mikrodenetleyici sistemleri ile arayüzlenebilir


Arduino CNC Shield Pinout

Arduino CNC Shield Pinout
Ağırlık (Kg)
0.05
