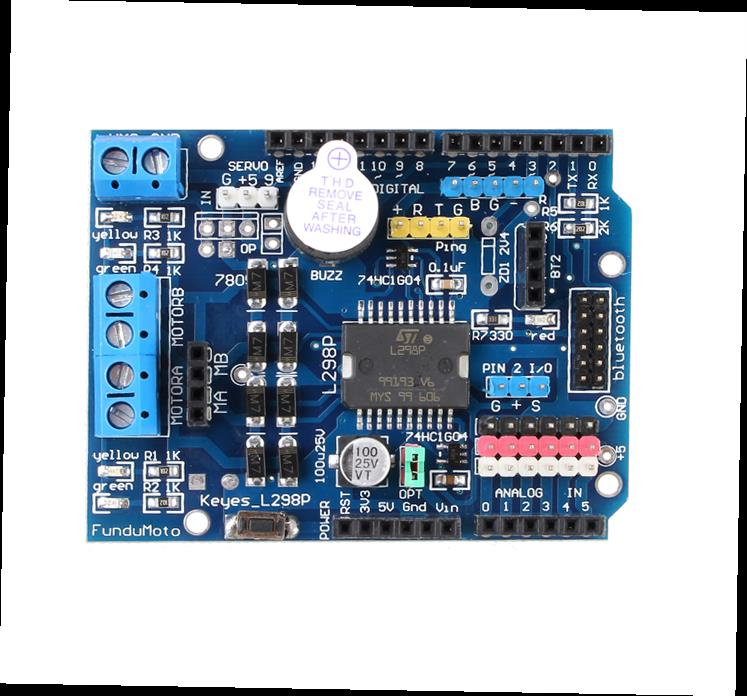

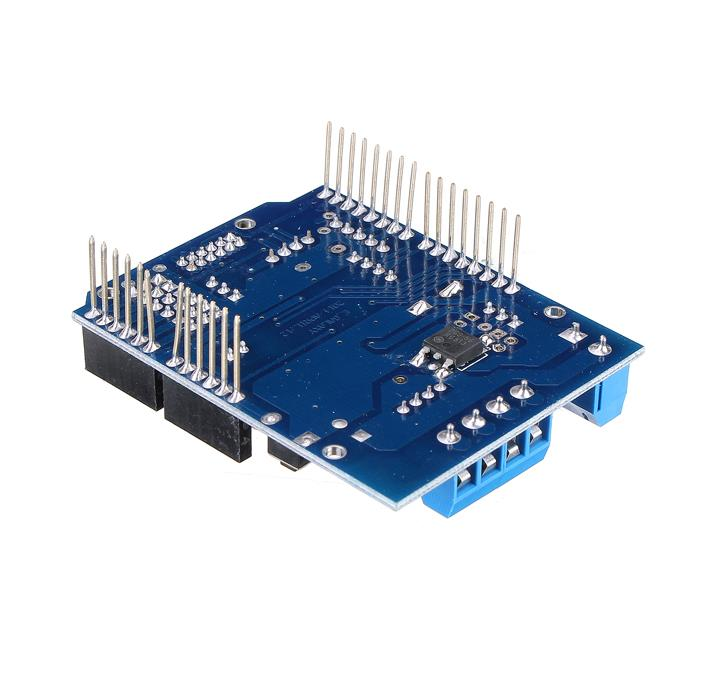

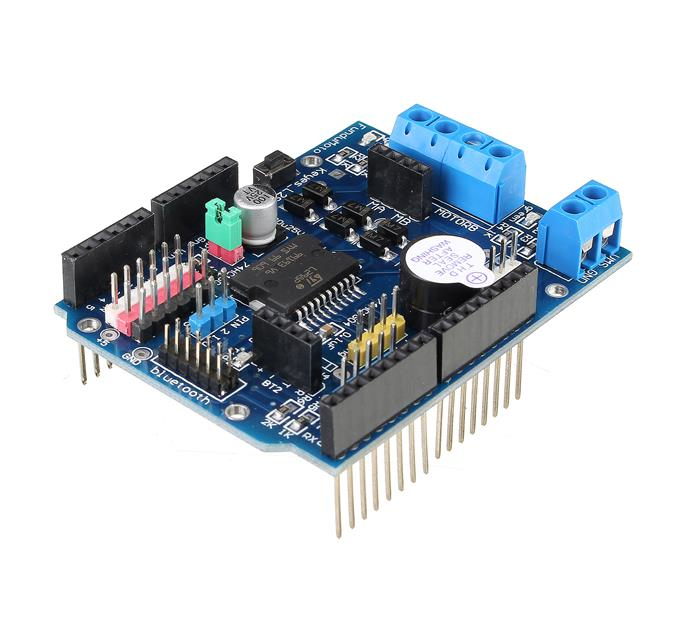

Arduino SMD L298 Çift Motor Sürücü Shield
L298P DC motor sürücüsü, yüksek güçte motor sürücüsü çipi L298P kullanır, doğrudan 2 DC motoru kullanabilir, 2A'ya kadar sürücü akımı destekler, motorun çıkış terminali, koruma olarak 8 yüksek hızlı Schottky diyot kullanır, doğrudan Arduino'ya yerleştirilebilir.
L298P Shield DC motor sürücüsü PWM hız kontrol moduna sahiptir. Gücü, Arduino VIN veya sürücünün kablolama terminali tarafından girilebilir, bu da geçiş yapmak için atlama telini kullanabilir.
Teknik Özellikler
- Yerleşik L298P motor sürücü yongası, doğrudan ana kart dijital IO portunu (D10, D11, D12, D13) kullanın.
- Onboard buzzer (D4), yedek alarm zilini ayarlayabilirsiniz.
- Uygun motor arayüzü, çift kanallı motor çıkışına bölünebilir.
- Çift kanallı bluetooth arayüzü, kablolamaya gerek yoktur, doğrudan yerleştirilebilir.
- Dijital arayüz 7 kullanılmadığında (D2, D3, D5, D6, D7, D8, D9).
- Altı analog arayüz (A0 ~ A5).
- İleri, yedekleme ve geri dönme göstergesi
- Lojik kısmı giriş gerilimi: 5V DC
- Giriş voltajı: VIN girişi 6.5 ~ 12V DC, PWRIN girişi 4.8 ~ 24V DC
- Lojik kısmı çalışma akımı: ≤36mA
- Sürücü kısmı çalışma akımı: A2A
- Maksimum dağılım gücü: 25 W (T = 75 C)
- Kontrol sinyali giriş seviyesi: Yüksek seviye için 2.3V≤VIN≤5V, düşük seviye için -0.3V≤VIN≤1.5V
- Çalışma sıcaklığı: -25 ℃ ~ + 130 ℃
