AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat

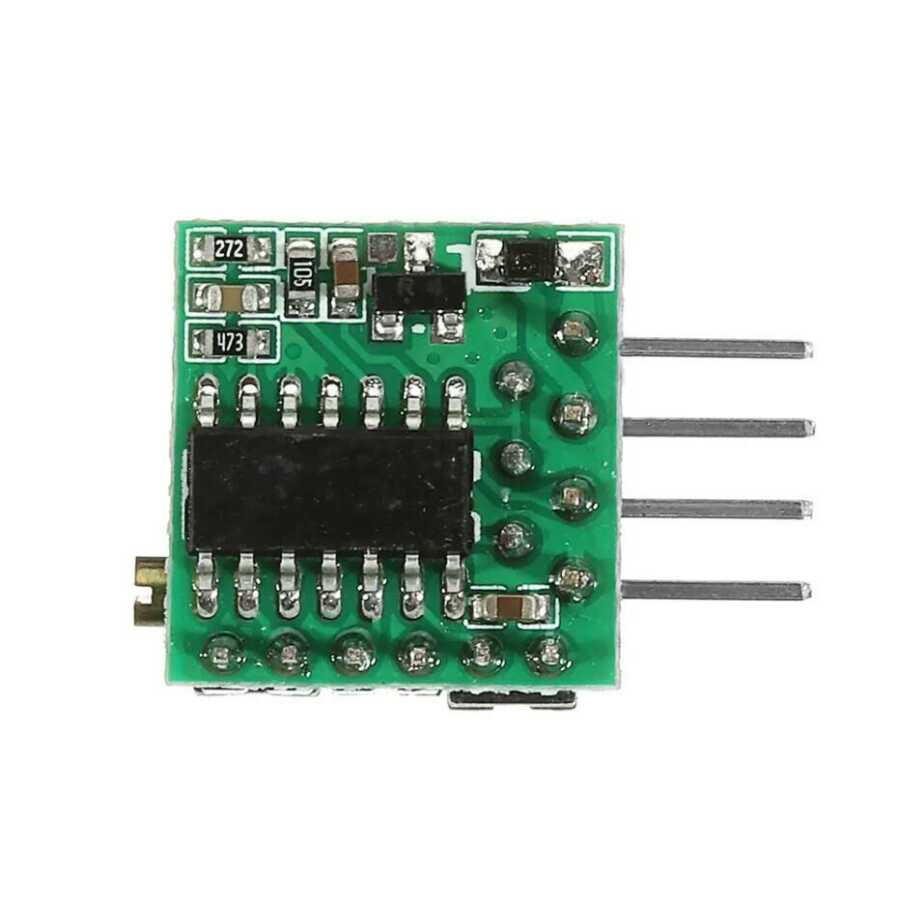

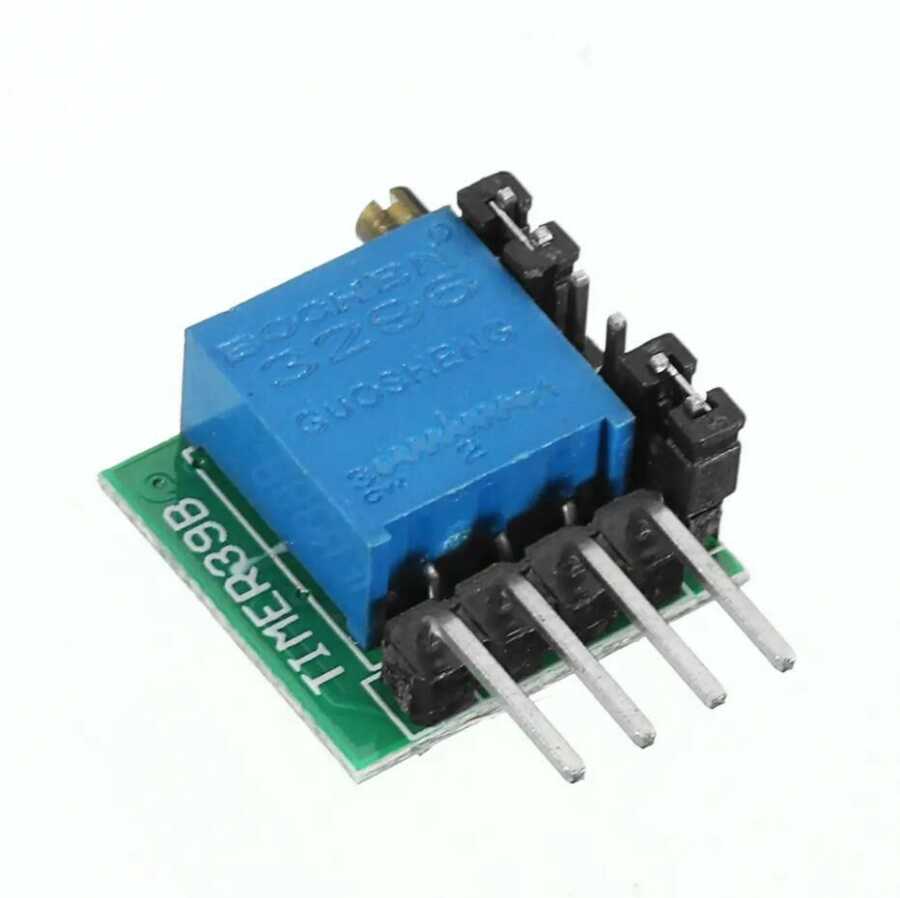

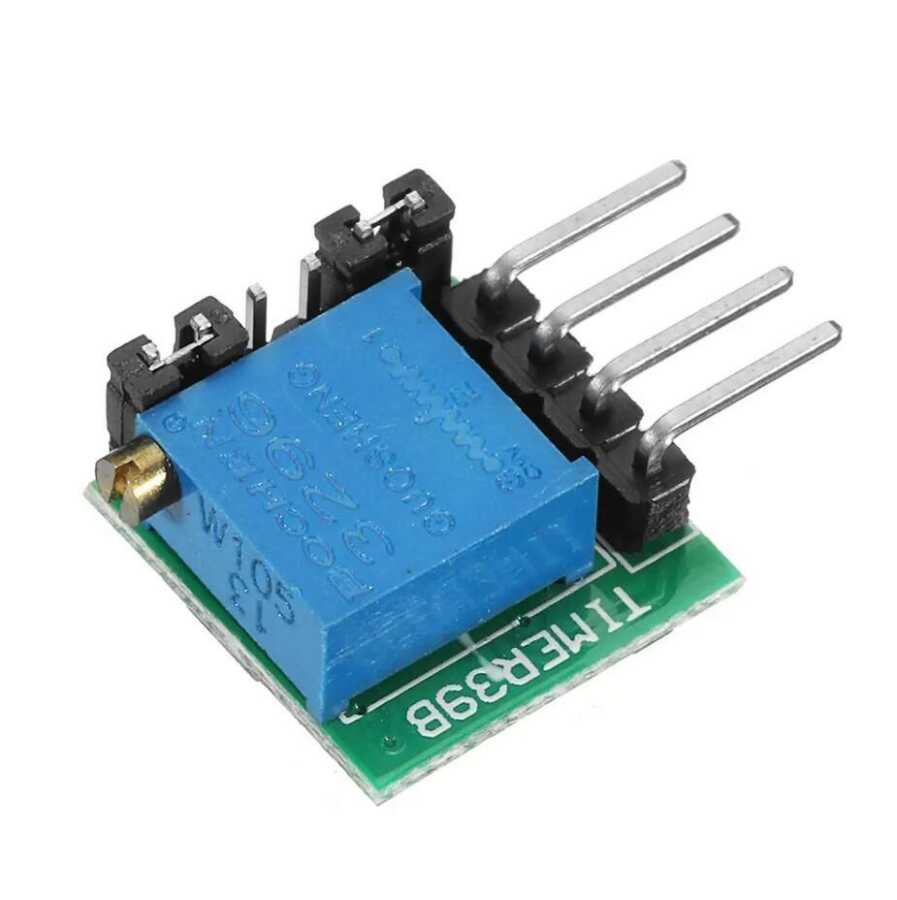

AT41 Gecikme Tetikleme ve Zamanlama Modülü 1sn - 40 saat.15x11x8mm boyutlarında 3-27V ile çalışan 1 saniye ile 40 saat arasında ayarlanabilen tetikleme ve zaman modülüdür.2.54mm'lik 4 adet pini mevcuttur.
Zaman Ayarlaması
Gecikme süresi potenyometre ile ayarlanabilir, aralık 1saniye - 40 saat
- Vo çıkış portu seviyesi tel jumer ile ayarlanabilir
- 1,2,3 pin zamanlama zaman aralığını ayarlamak için kullanılır, 1-2 bağlantı zamanlama süresi 1sn-290sn ayarlanabilir; 2-3 bağlantı zamanlama süresi 256 kat daha büyük olabilir, 256sn-40s ayarlanabilir
4,5,6 pin çıkış portu Vo durumunu ayarlamak için kullanılır; 4-5 bağlantı: güç açık ilk durumda çıkış yoktur; tetiklendikten sonra çıkış vardır; zamanlama süresi bittiğinde çıkış yoktur; 5-6 bağlantı: güç açık ilk durumda çıkış vardır, tetiklendikten sonra çıkış yoktur; zamanlama süresi bittiğinde çıkışı geri yükler.
Pin Layout
- VCC: +
- TG: Trigger
- Vo: Output
- GND: -
Bağlantı Şeması
.png)
