C1815 - TO92 NPN Transistör

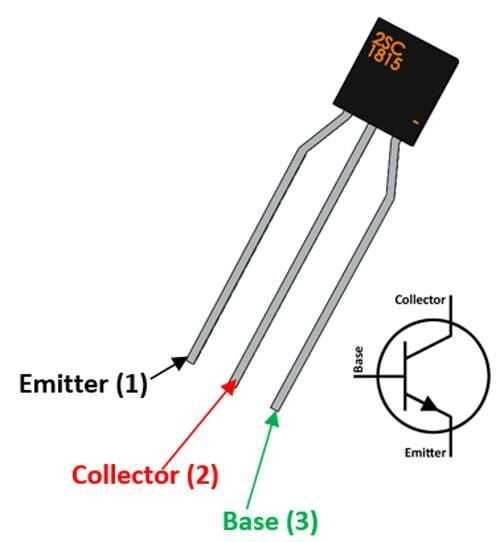

C1815 genel amaçlı bir BJT transistördür, bu yazıda pin çıkışı, eşdeğeri, kullanımları, özellikleri, açıklaması ve bu transistörün bir elektronik devrede nerede ve nasıl kullanılacağı hakkında C1815 transistör ayrıntılarını ele alacağız.
Eşdeğer Transistörler:
2N2222, 2N3904, C945, 2SC3198 (BAZI transistörlerin Pin konfigürasyonu C1815'ten farklıdır. (Bir devrede değiştirmeden önce transistörün pin konfigürasyonunun kontrol edilmesi önerilir.)
Kullanım Alanları
150mA Altında Anahtarlama Yükleri
C1815 Özellikleri
Maksimum Kollektör Akımı (IC): 150mA
Maks. Toplayıcı-Verici Voltajı (VCE): 50V
Maks. Kollektör-Baz Voltajı (VCB): 60V
Maksimum Verici-Baz Gerilimi (VEBO): 5V
Maks. Toplayıcı Dağılımı (Pc): 400 miliWatt
Maksimum Geçiş Frekansı (fT): 80 MHz
Minimum ve Maksimum DC Akım Kazancı (hFE): 70 – 700
Maks. Saklama ve Çalışma Sıcaklığı: -55 ila +150 Santigrat olmalıdır
