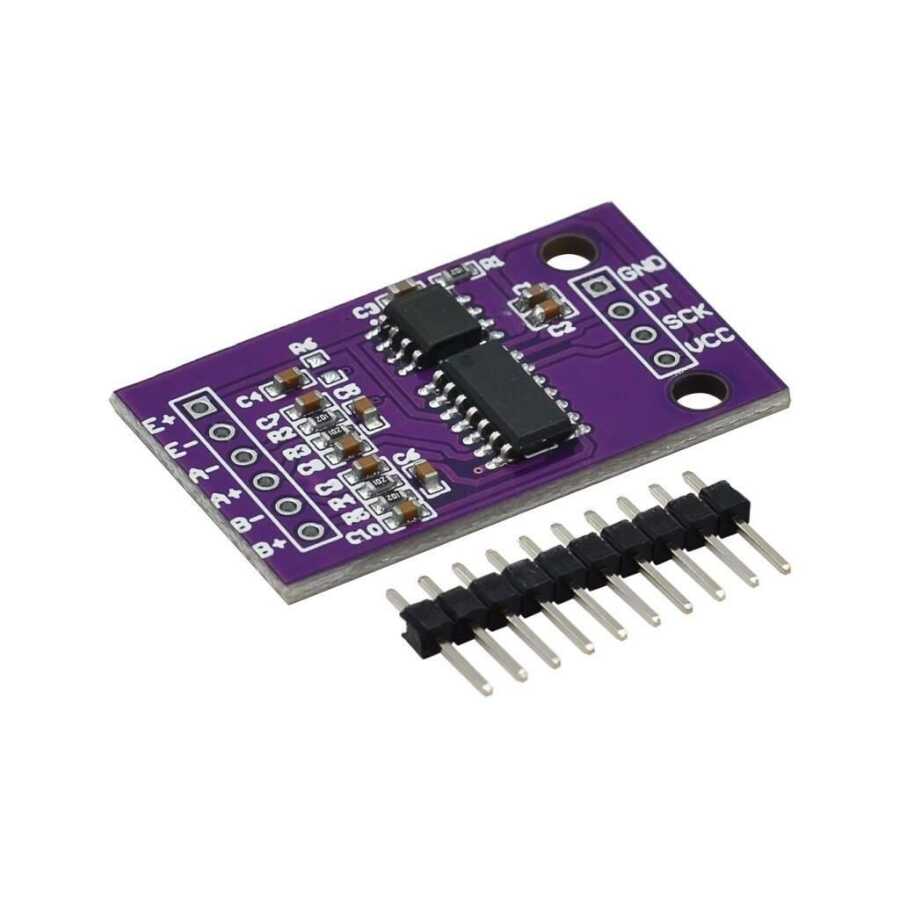

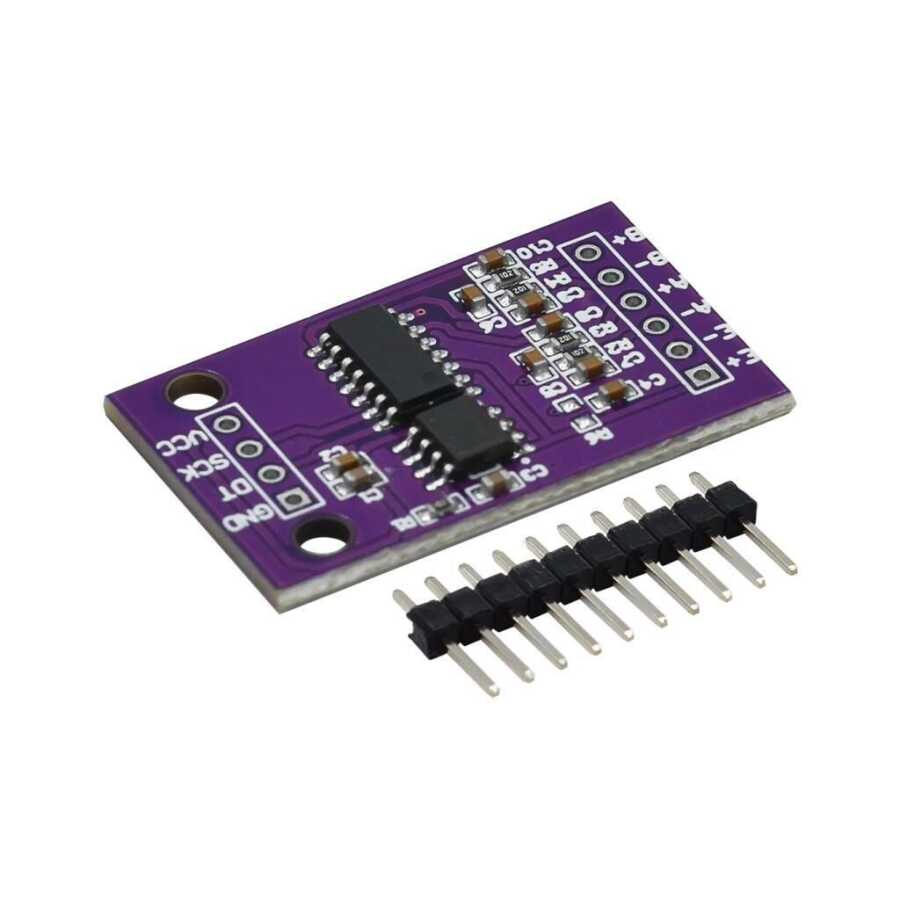

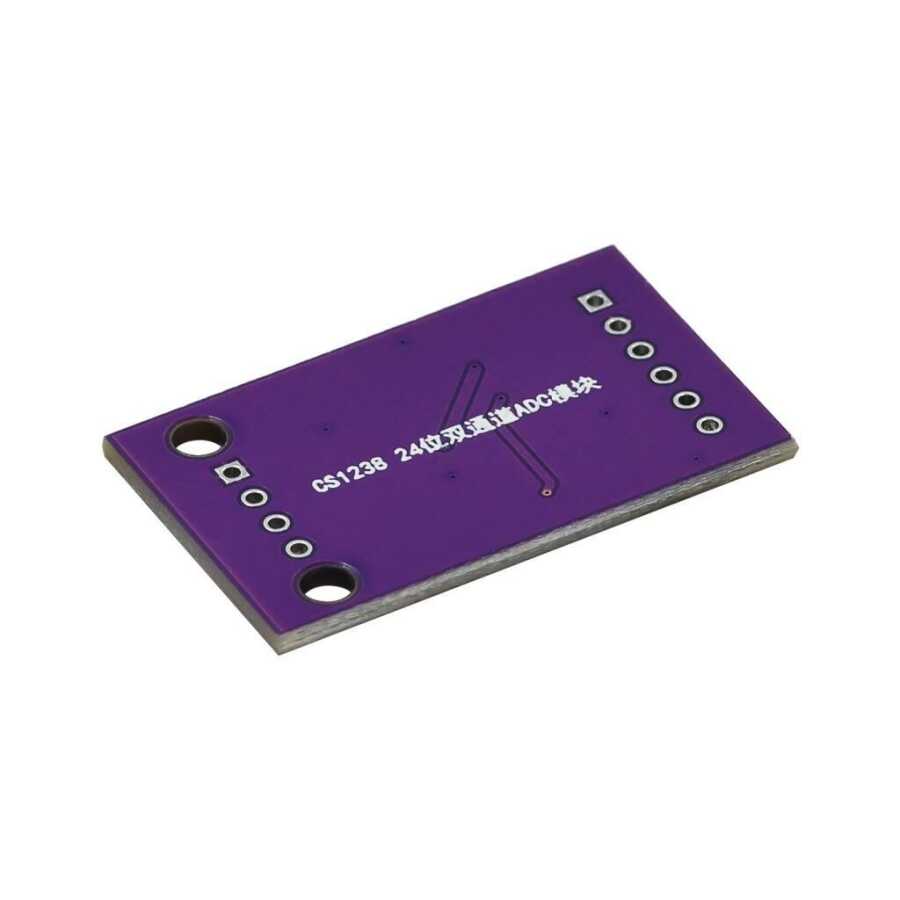

CS1238 24-Bit 2 Kanal ADC Modülü TL431 Çipli
CS1237, yüksek hassasiyetli, düşük güç tüketen bir ADC çipi, bir diferansiyel giriş kanalı, yerleşik sıcaklık sensörü ve yüksek hassasiyetli osilatördür. CS1238'in PGA'sı isteğe bağlıdır: 1, 2, 64, 128 ve varsayılan değer 128'dir. CS1238'in ADC veri çıkış hızı isteğe bağlıdır: 10Hz, 40Hz, 640Hz, 1.28kHz ve varsayılan değer 10Hz'dir.
MCU, kanal seçimi, PGA seçimi, çıkış hızı seçimi gibi rpw yapılandırmasını ilerletmek için 2 telli SPI arayüzü SCLK ve DRDY/DOUT aracılığıyla CS1238 ile iletişim kurabilir.
Harici bir voltaj regülatörü ile, harici basınç sensörünün uyarma kaynağı olarak TL431 çip harici voltajı (2.5 V) kullanılır ve voltaj daha kararlıdır.
Kullanım Alanları:
Teknik Özellikler
- Dahili kristal osilatör
- Entegre sıcaklık sensörü
- Güç kapatma fonksiyonu
- 2 telli SPI arabirimi, en hızlı hız 1.1MHz'dir
- ADC işlevsel özellikleri: 24 bit kayıpsız kod
- PGA büyütme seçenekleri: 1, 2, 64, 128
- Çıkış oranı seçenekleri: 10Hz, 40Hz, 640Hz, 1.28kHz
- Bant içi kısa fonksiyon
