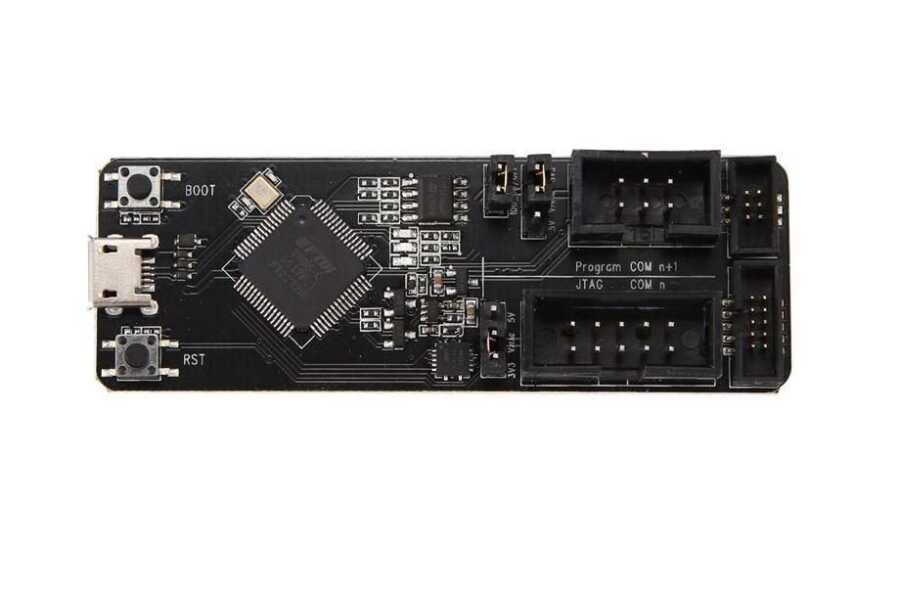

ESP-Prog Wifi Geliştirme Modülü - ESP32 ile Uyumlu

ESP-Prog, otomatik indirme bellenimi, seri iletişim, JTAG çevrimiçi hata ayıklama ve diğer işlevlere sahip bir geliştirme ve hata ayıklama aracıdır. Otomatik indirme üretici yazılımı ve seri iletişim işlevleri ESP8266 ve ESP32 platformları için mevcuttur ve JTAG devre içi hata ayıklama işlevi ESP32 platformu için kullanılabilir.

ESP-Prog'un kullanımı kolaydır ve bir bilgisayara yalnızca tek bir USB kablosuyla bağlanabilir. Bilgisayar, indirme işlevini ve JTAG işlevine karşılık gelen iki bağlantı noktasını tanıyabilir.

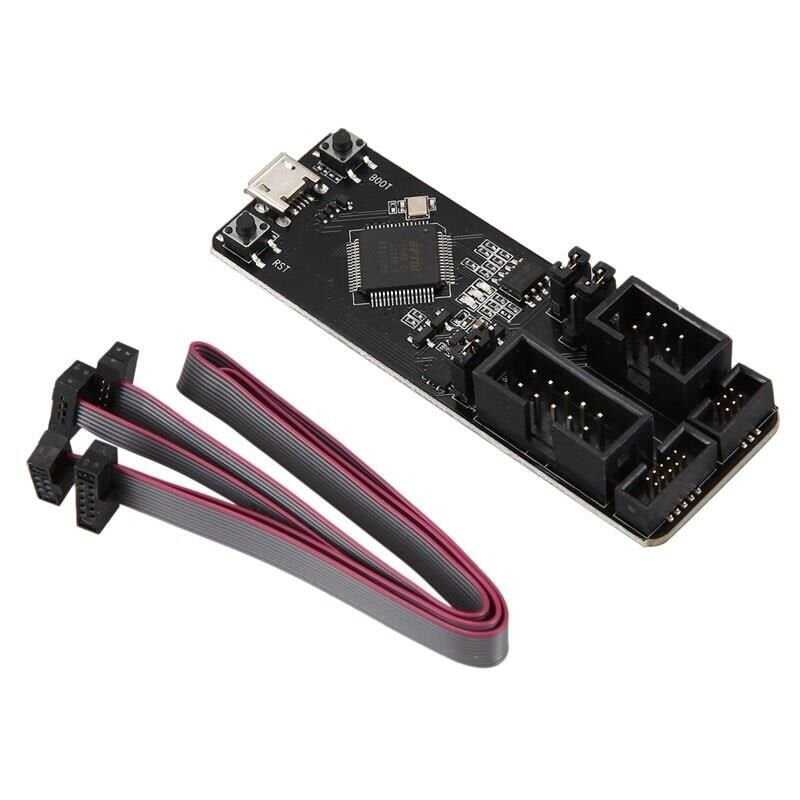

ESP-Prog, kablo kullanılarak kullanıcı kartına bağlanabilir. Konektör, kusursuz tasarıma sahip 2,54 mm ve 1,27 mm aralıklı paketler halinde mevcuttur. Kullanıcı kartının Program (6-Pin) ve JTAG (10-Pin) konektörlerini karşılık gelen sıraya yerleştirmesi gerekir.

Farklı kullanıcı kartlarının güç kaynağı voltajının farklı olabileceği düşünüldüğünde, ESP-Prog'un iki arabirimi, güçlü güç uyumluluğuna sahip Pin Başlığı aracılığıyla 5V veya 3.3V güç kaynağını seçebilir.



1. ESP-Prog hata ayıklama kartını ve bilgisayardaki USB bağlantı noktasını bir USB kablosuyla bağlayın.

2. FT2232HL çip sürücüsünü bilgisayar tarafına kurun. Bilgisayar, sürücünün başarıyla yüklendiğini gösteren iki bağlantı noktasını tanır.

3. Program / JTAG arayüzünde güç kaynağı çıkış voltajını seçmek için Pin başlığını kullanın.

4. Hata ayıklama kartını ve ESP ürün kartını gri kabloyla bağlayın.

5. ESP32 ürün kartının otomatik olarak indirilmesi ve JTAG hata ayıklaması resmi yazılım araçları veya komut dosyaları kullanılarak gerçekleştirilebilir.
