Wireless NRF905 Verici Modül (Antenli)

Yorumlar (0)
Yorum Yap
Kategoriler: RF Alıcı-Verici
Marka: Motorobit
Ürün Kodu: KHB.RFM.01.000005
Stokta son 1 ürün
193,60 TL + KDV
KDV Dahil: 232,32 TL

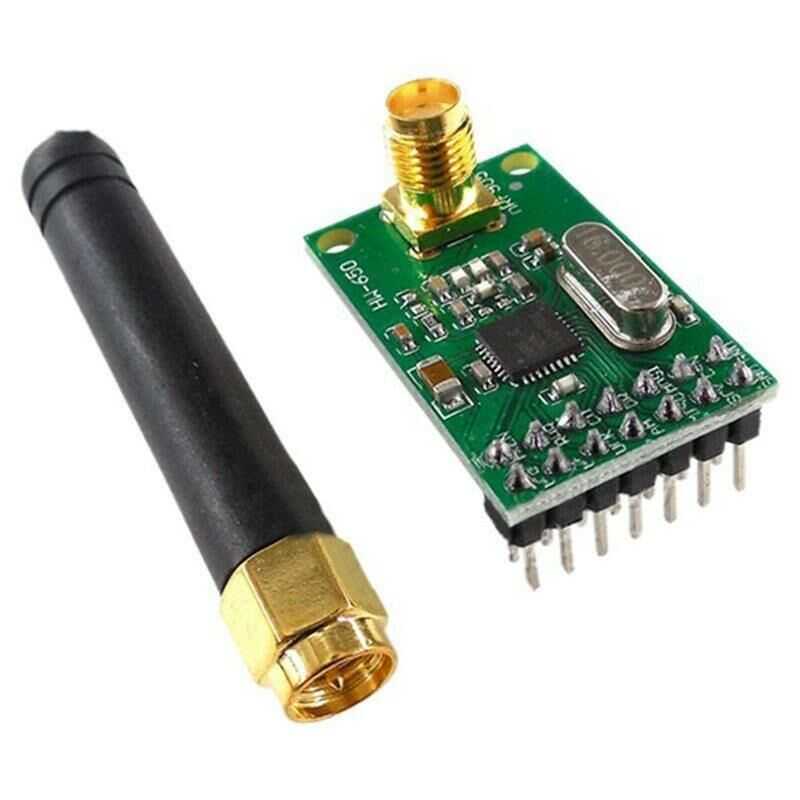

 Wireless NRF905 Verici Modül (Antenli)


Bu kablosuz modül kartı, yüksek performanslı Nordic VLSI NRF905 radyo çipini uyarlar. GFSK ile 50Kbps'ye kadar maksimum iletim verisi, -100dBm'ye kadar hassasiyet, yüksek güvenilirlik sağlar.

Çeşitli hobi, robotik, arduino projelerinde, ev otomasyonu, endüstriyel sistemler ve uzaktan kontrol sistemlerinde kullanılır.



 Özellikleri:



  • Çalışma voltajı: 1.9 ~ 3.6V, (3.3V önerilir)
  • 433/868/915 MHz bandında çalışın
  • 50kbps maksimum çalışma hızı, GFSK modülasyonunu destekler
  • Daha düşük bir akım tüketimi (RX in, 12.2mA, 433MHz)
  • +10 dBm'ye kadar olan tüm destek frekansları için çıkış gücünün programlanabilir kontrolü
  • Gömülü uygulamalar için standart DIP aralama arabirimleri
  • İletim Mesafesi: 200-300 metre arası gerçek iletim mesafesine açık (çevreye ve iletişim baud hızı ayarlarına bağlı olarak, vb. Olabilir)
  • Modül Boyutu: 32mm * 19mm (SMA olmayan kafa ve antenin boyutu)



Pin Tanımları

VCC ---- Güç kaynağı.
TXE ---- RF modül modu seçimi.
CE ---- Vermek ve almak için RF modülünü etkinleştirin.
PWR ---- Güç çipi.
CLK ---- Çıkış saati, bölünmüş kristal osilatör tam salıncak saati.
CD ---- Taşıyıcı algılar.
AM ---- Adres eşleşti.
DR ---- Hazırla ve gönder.
MISO ---- SPI ana giriş bağımlı çıkışı.
MOSI ---- SPI mater çıktı köle girişi.
SCK ---- SPI saati.
CSN ---- SPI etkinleştirin.
GND ---- Ground
GND ---- Ground



Farklı ülkeler için farklı frekans değerleri ayarlayın. nrf905.write_config (ABD); fonksiyonunda ülkenizin veya bölgenizin parametresini değiştirmeniz yeterlidir.

Ülke Bant
ABD  908.42Mhz
 Avrupa 868.42Mhz
 Afrika868.42Mhz
 Çin 868.42Mhz
 HK 919.82Mhz
 Japonya 853.42Mhz
 Avustralya 921.42Mhz
 Yeni Zelanda 921.42Mhz
 Brezilya 921.42Mhz
Rusya896Mhz

Ağırlık (Kg)
0.05
