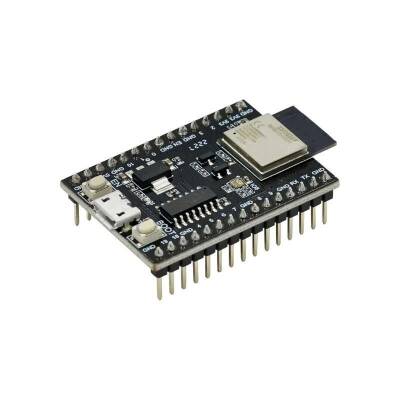

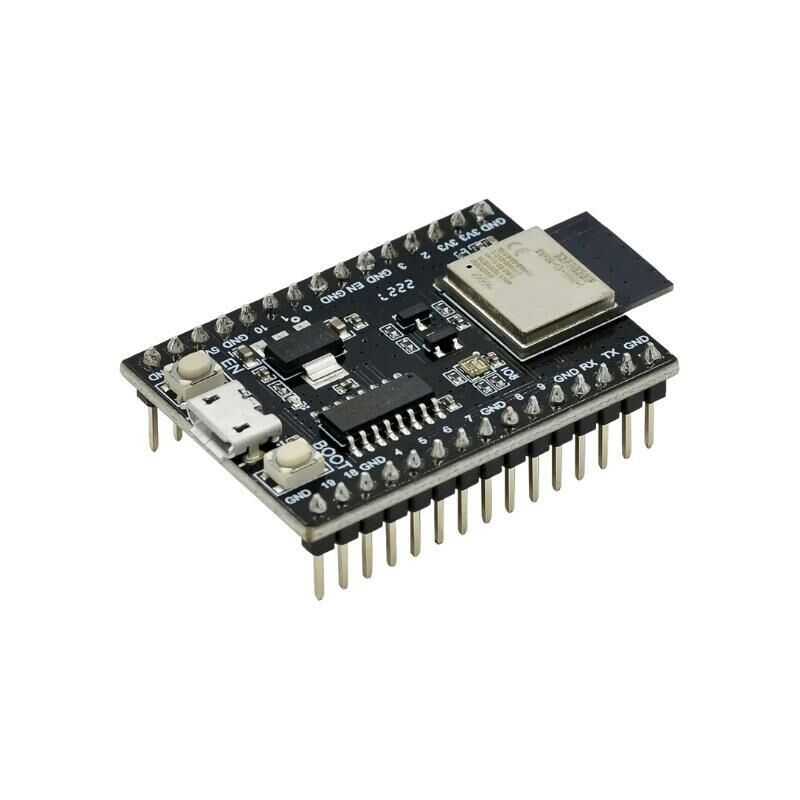

ESP32-C3-MINI-1 Wi-Fi Bluetooth Geliştirme Kartı
ESP32-C3-MINI-1 Wi-Fi Bluetooth Geliştirme Kartı, ESP32-C3-MINI-1 tabanlı giriş seviyesi bir geliştirme kartıdır. Bu kart, çok çeşitli Wi-Fi ve Bluetooth LE işlevleri sağlar.
ESP32-C3-MINI-1 modülündeki G/Ç pinlerinin çoğu, kolay arabirim için bu kartın her iki tarafındaki pin başlıklarına ayrılmıştır. Geliştiriciler çevre birimlerini jumper kablolarıyla bağlayabilir veya ESP32-C3-DevKitM-1'i bir devre tahtasına monte edebilir.
Temel bileşenlerden biri , bir PCB anteniyle birlikte gelen genel amaçlı bir Wi-Fi-ve-Bluetooth-LE kombo modülü olan ESP32-C3-MINI-1'dir . Bu modülün merkezinde, gömülü 4 MB flaşa sahip bir çip olan ESP32-C3FN4 bulunur. Flaş, modüle entegre edilmek yerine ESP32-C3FN4 çipinde paketlendiğinden, ESP32-C3-MINI-1 daha küçük bir paket boyutuna sahiptir.
5 V'luk bir kaynağı 3,3 V'luk bir çıkışa dönüştüren ve karta USB gücü bağlandığında açılan bir güç regülatörü vardır. Mevcut tüm GPIO pinleri (flaş için SPI veri yolu dışında) kart üzerindeki pin başlıklarına ayrılmıştır. (Daha fazla ayrıntı için lütfen Başlık Bloğuna bakın .)
Mikro USB Bağlantı Noktası, bir USB arabirimi, kart için bir güç kaynağı veya bir bilgisayar ile ESP32-C3FN4 yongası arasında bir iletişim arabirimi olarak kullanılabilir. Sıfırla düğmesine basıldığında sistem yeniden başlatılırken USB-UART Köprüsü 3 Mbps'ye kadar aktarım hızları sağlar. Son olarak, GPIO8 aracılığıyla yönlendirilen adreslenebilir bir RGB LED'i (WS2812) vardır.
