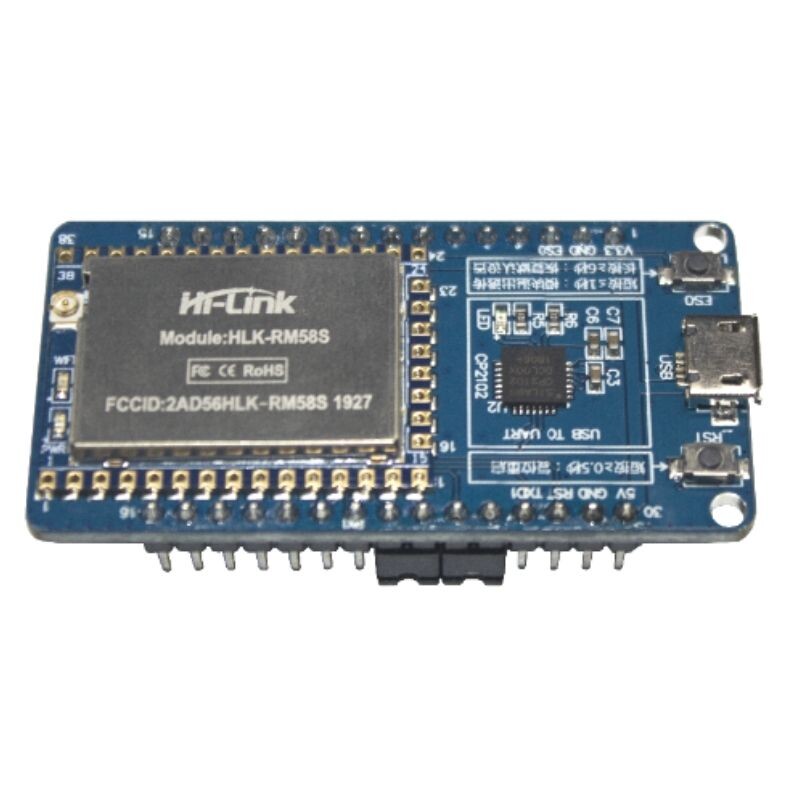

HLK-RM58S Seri/UART 2.4G/5G WIFI+BLE Geliştirme Kiti

HLK-RM58S Seri/UART 2.4G/5G WIFI+BLE Geliştirme Kiti

HLK-RM58S Seri/UART 2.4G/5G WIFI+BLE Geliştirme Kiti, yerleşik bir UART-WIFI modülüne sahiptir. (seri-Kablosuz ağ). Bu ürün, ağ standardına uygun seri arayüze dayalı, yerleşik TCP/IP protokol yığınına dayalı, kullanıcının seri port-kablosuz ağ (WIFI) dönüşümünü gerçekleştirebilen gömülü bir modüldür. HLK-RM58S modülü sayesinde geleneksel seri cihaz, herhangi bir konfigürasyonu değiştirmeden kendi verilerini İnternet ağı üzerinden iletebilir, bu da kullanıcının seri port cihazının ağ üzerinden veri aktarması için eksiksiz ve hızlı bir çözüm sağlar.

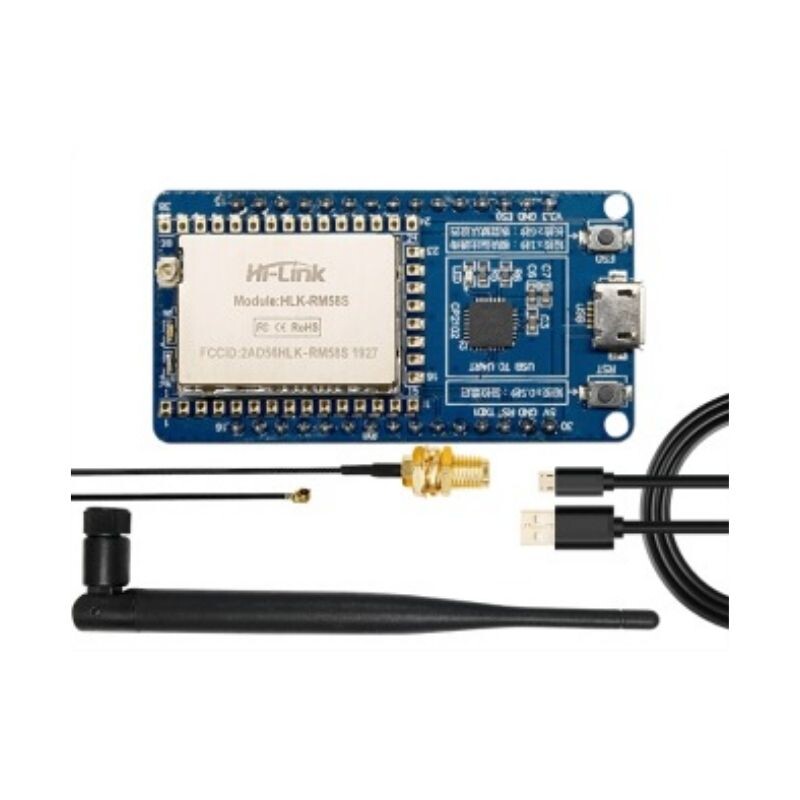

Kit İçeriği

• HLK-RM58S Modül
• 1x Micro USB Kablo
• 1x Anten
• 1x SMA - IPEX dönüştürücü kablo

Özellikler

• Besleme Gerilimi: 5VDC
• Wifi Standartı: IEEE 802.11 a/b/g/n
• Yüksek Performanslı 32-bit RISC işlemci
• 2.4 GHz bandında 20 - 40MHz bant genişliğini desteklemektedir
• Frekans Aralığı: 2.412 GHz- 2.484GHz  /  5.180GHz-5.825Ghz
• İletim Gücü;
  • 802.11b: +16 ±2dBm (@11Mbps)
  • 802.11g: +14 ±2dBm (@54Mbps)
  • 802.11n: +13 ±2dBm (@HT20,HT40-MCS7)
  • 802.11a: +15 ±2dBm (@HT40,MCS7)
• İletim Hassasiyeti;
  • 802.11b: -88.4 dBm (@11Mbps, CCK)
  • 802.11g: -75.7 dBm (@54Mbps, OFDM)
  • 802.11n: -73.6 dBm (@HT20, MCS7)
  • 802.11a: -75.0 dBm (MCS7)
• Arayüz: UART, I2C, PWM GPIO, SPI
• Güvenlik: WEP/WPA-PSK/WPA2-PSK

İndirilebilir İçerikler

HLK-RM58S-Discover         HLK-RM58S-Config

Pinout

Ürün Modları

STA Modu

·Bu modda (STA modu), ayarlar aracılığıyla COM1 ve WiFi verileri karşılıklı olarak dönüştürülebilir.

·WiFi güvenliği mevcut ana şifreleme yöntemlerini destekler.

AP Modu

·Bu modda (AP modu), ayarlar aracılığıyla COM1 ve WiFi verileri karşılıklı olarak dönüştürülebilir.

·WiFi cihazı ürüne bağlanabilir ve WiFi LAN altında bir cihaz haline gelebilir.

·WiFi güvenliği mevcut tüm şifreleme yöntemlerini destekler.

TCP Server

·Bu modda, modül belirlenen bağlantı noktasını izler ve TCP İstemcisinin bağlanmasını bekler. Bağlantıdan sonra tüm TCP verileri doğrudan seri porta gönderilir ve seri porttan gelen veriler tüm TCP İstemcilerine gönderilir.

Modül TCP Sunucusu olarak kullanıldığında, TCP Sunucusuna bağlanmak için en fazla 2 TCP İstemcisini destekler.

TCP Client

·Bu modda, modül belirtilen alan adına/IP'ye ve bağlantı noktasına bağlanır. TCP Server ucundan gönderilen tüm veriler doğrudan seri porta, seri porttan gelen veriler ise TCP Server ucuna gönderilir.

· Anormal ağ, ürünün aktif olarak yeniden bağlanmasına neden olacaktır. TCP aktif yeniden bağlanma mevcut olduğunda, TCP Sunucusu aktif olarak bağlantıyı keser ve ürün hemen aktif olarak yeniden bağlanır, aksi takdirde modül yeniden bağlanmaz.

UDP Server

·Bu modda modül yerel olarak belirlenmiş bağlantı noktasını açar. Bu porta gönderilen veriler alındıktan sonra modül, verileri seri porta gönderecek ve uzak IP ve portu kaydedecektir.

Modül yalnızca son bağlantının uzak bilgilerini kaydedecektir. Seri port tarafından alınan veriler doğrudan kaydedilen uzak IP ve porta gönderilecektir.

UDP Client

·Bu modda modül seri port verilerini doğrudan belirtilen ip ve porta gönderir. Sunucudan dönen veriler seri porta gönderilecektir.
