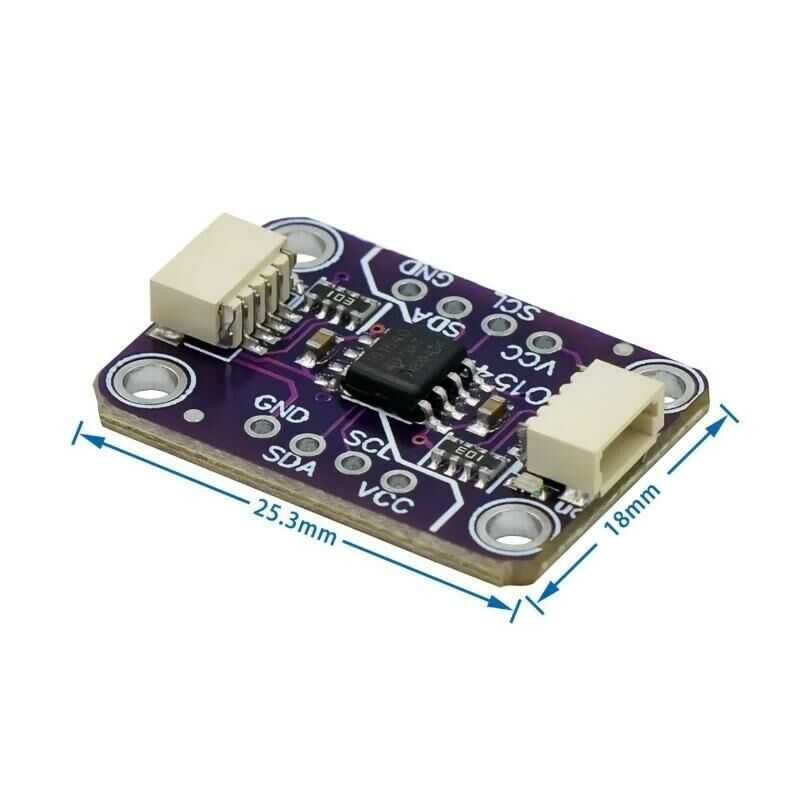

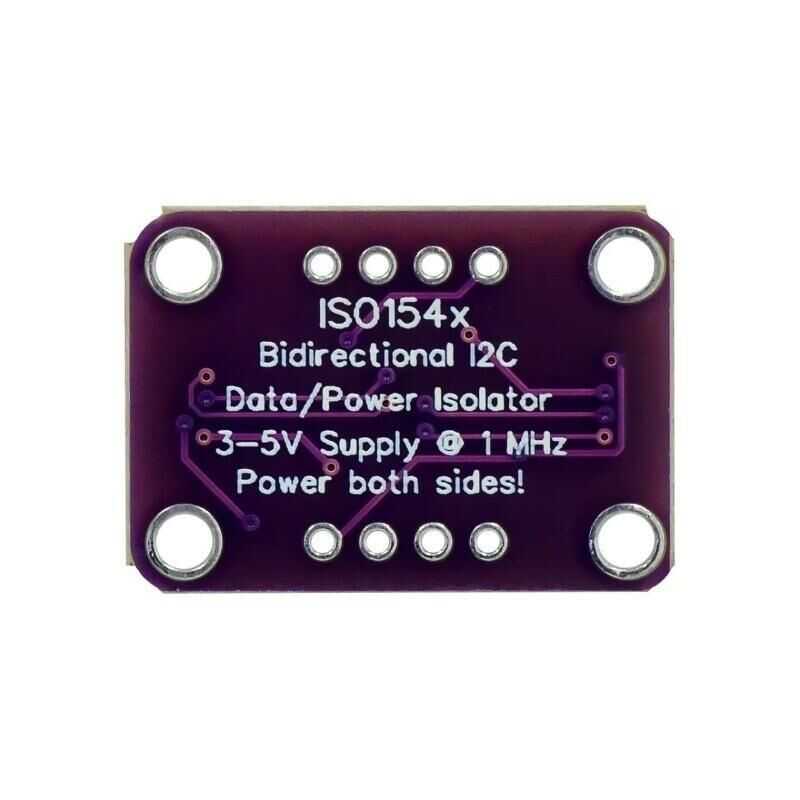

ISO1540 I2C/IIC İzolatör Modülü
Bazen bir tarafta bir I2C veri yolu denetleyicisi, diğer tarafta ise bir I2C veri yolu cihazı bulabilirsiniz ve bunları (elektriksel olarak) ayrı tutmanız gerekebilir. Belki biri yerden topraklıdır, belki garip bir güç izleme kurulumunuz vardır, belki gürültüyü azaltmak istersiniz.
Her ne sebep olursa olsun, ISO1540 I2C/IIC İzolatör Modülü ile iki tarafta tam elektriksel izolasyon ekleyebilirsiniz. Kullanılan çip, ISO1540, tam çift yönlüdür, 1 MHz saat hızını destekler, saat gerginliğini destekler, 3 ila 5V DC güç veya mantık ile çalışır (tabii ki her iki tarafı da ayrı olarak), 2500 V-RMS izolasyona sahiptir.

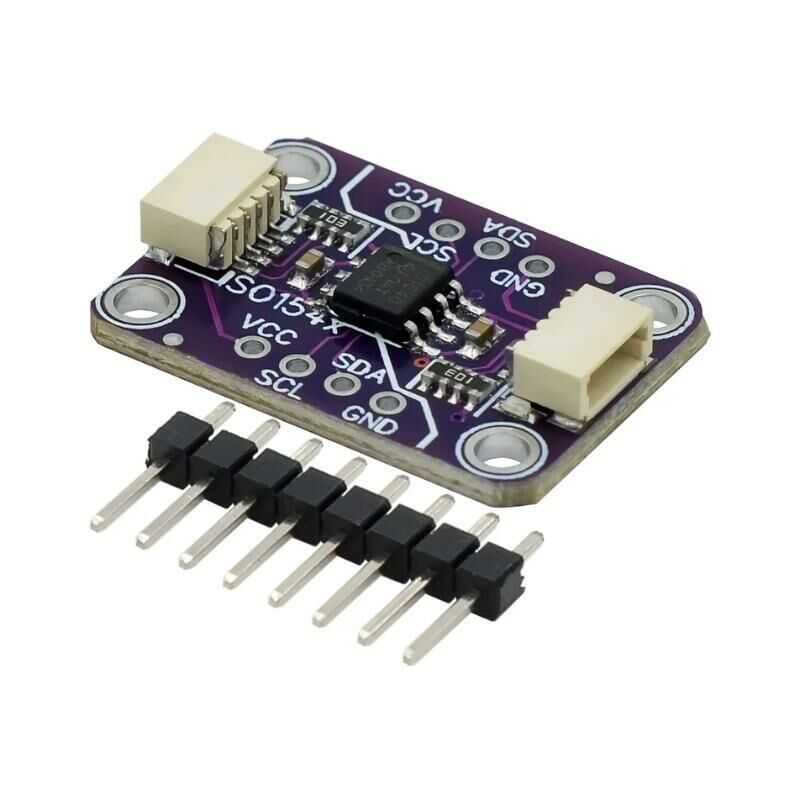

Ürün üzerinde bağlantı pinlerinin dışında lehim yapmak istemeyenler için JST-SH bağlantı konnektör girişi bulunmaktadır.
Özellikler:
- İzole, iki yönlü, I2C uyumlu iletişim sağlar
- 1 MHz'ye kadar işlem hızını destekler
- 3 V ila 5.5 V besleme aralığına sahiptir
- Açık damar çıkışları; 3.5 mA taraf 1 ve 35 mA taraf 2 boşaltma akımı kapasitesine sahiptir
- -40°C ila +125°C çalışma sıcaklığı aralığında kullanılabilir
- ±50 kV/μs geçici dayanıklılık (tipik değer)
- Tüm pinlerde 4 kV HBM ESD koruması; veri yolu pinlerinde 8 kV
