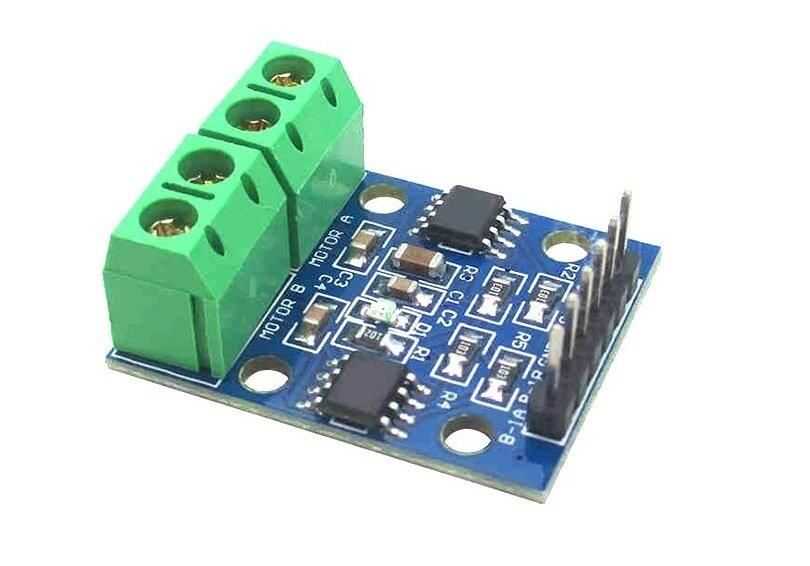

L9110 Çift Motor Sürücü Kartı
L9110 çift motor sürücü kartı uygun fiyatlı ve ufak boyutlarda olan oldukça kullanışlı mini DC motor sürücü kartıdır. Kart üzerinde L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde iki ayrı DC motor veya 4 kablolu 2 fazlı step motor kontrol edilebilir.
Sürücü çıkış gerilimi 7,6V'tur. Bu sayede 6V'luk motorlar ile kullanımı oldukça kolaydır. Kanal başına sürekli olarak 800mA ve anlık olarak ise 2A'e kadar akım verebilmektedir. Mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında rahatlıkla kullanılabilir. Sürücü üzerinde enable pini bulunmamaktadır. Kanallar sürekli olarak aktiftir. PWM direk giriş pinlerine uygulanabilmektedir.
Pin Bağlantıları :
IA2: Sol motor 1. girişi
IB2: Sol motor 2. girişi
IA1: Sağ motor 1. girişi
IB1: Sağ motor 2. girişi
GND: Toprak bağlantısı
Vcc: Besleme Gerilimi
Teknik Özellikler
- Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
- Kanal başına 800mA akım verebilmektedir.
- Kanal başına 7,5V gerilim verebilmektedir.
- Boyutları : 31 mm x 22 mm
- Ağırlık : 7 gr
Dokümanlar:
