MAX202EPE DIP-16 RS Seri Protokol Entegresi

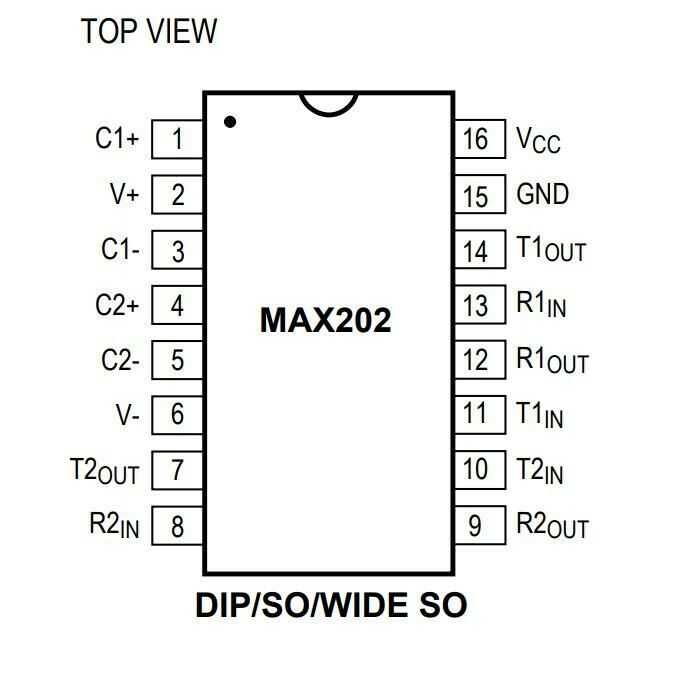

MAX202EPE, 16 pinli DIP paketinde dört 0.1µF harici kapasitörlü +5V, RS232 alıcı-vericidir. Tekli +5V besleme işlemi için entegre şarj pompası devresine sahip bir RS232 ve V.28 alıcı-vericisidir. Şarj pompası voltaj dönüştürücüler, sürücüler (vericiler) ve alıcılar olmak üzere üç bölümden oluşur. Entegre şarj pompası devresi, bipolar ±12V besleme ihtiyacını ortadan kaldırır ve +5V veya 9V'dan +12V'a kadar tek besleme çalışmasını sağlar. Sürücü, EIA/TIA-232E spesifikasyonuna uygun olarak yüklendiğinde 120Kbps'yi aşan veri hızlarında ±5V EIA/TIA-232E çıkış sinyali seviyelerini korur.
