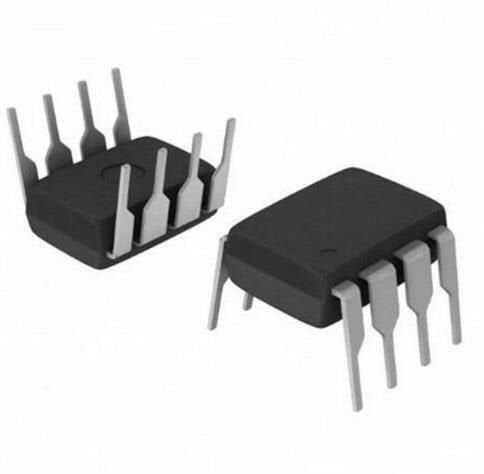

MAX660EPA+ DIP-8 Voltaj Dönüştürücü Entegresi
MAX660EPA+, 8 pinli DIP paketinde bir CMOS monolitik voltaj dönüştürücüdür. Bu monolitik bir şarj pompası voltaj invertörüdür, +1.5V ila +5.5V girişini karşılık gelen -1.5V ila -5.5V çıkışa dönüştürür. Yalnızca iki düşük maliyetli kapasitör kullanan şarj pompasının 100mA çıkışı, indüktörleri ve bununla ilişkili maliyeti, boyutu ve EMI'yi ortadan kaldıran anahtarlama regülatörünün yerini alır. Yalnızca 120µA'lık tipik bir çalışma akımıyla birlikte yük akımı aralığının çoğunda %90'dan fazla verimlilik, hem pille çalışan hem de kart düzeyinde voltaj dönüştürme uygulamaları için ideal performans sağlar. MAX660, bir giriş güç kaynağının veya pilin çıkış voltajını da ikiye katlayabilir ve +5V girişten 100mA'da +9,35V sağlar. Bir frekans kontrol pimi, kapasitör boyutunu ve hareketsiz akımı optimize etmek için 10KHz tip veya 80KHz tip (40KHz min) çalışmayı seçer. Osilatör frekansı ayrıca harici bir kapasitör ile ayarlanabilir veya harici bir saat ile çalıştırılabilir.
Kullanım Alanları
● Dizüstü bilgisayarlar
● Arayüz Güç Kaynakları
● Operasyonel-Amplifikatör Güç Kaynakları
● Medikal enstrümanlar
Seri | MAX660EPA |
Besleme Voltajı | 1.5-5.5V |
Çıkış Voltajı | - 1.5 V to - 5.5 V, 3 V to 11 V |
Çıkış Akım | 100 mA |
Çıkış Sayısı | 1 Çıkış |

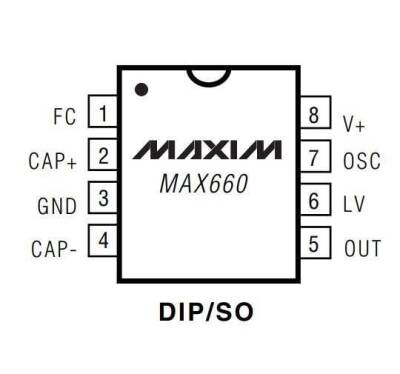

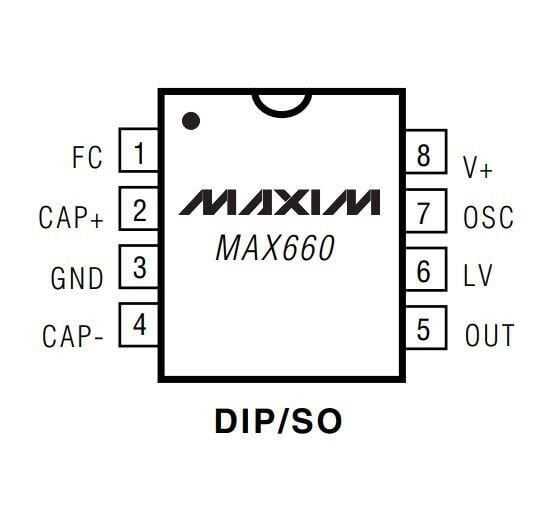

Pin Sayısı | 8 |
Paket Tipi | DIP-8 |
