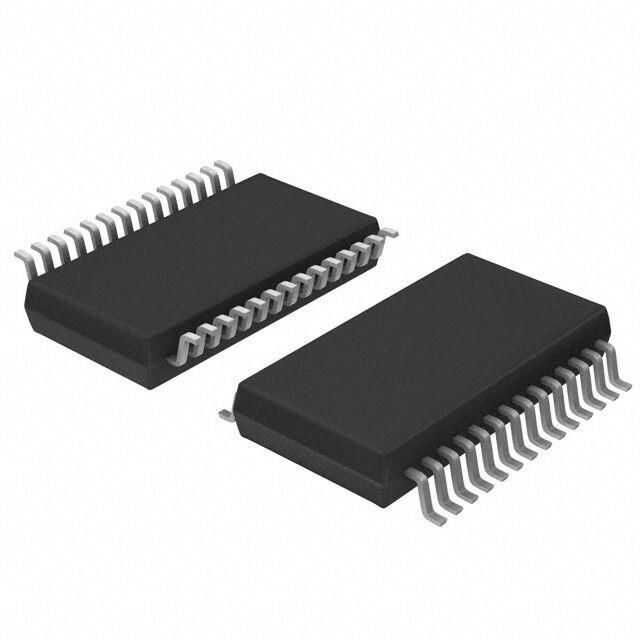

MCP23S17-E/SS SSOP-28 Genişletme Entegresi

MCP23S17-E/SS, 16 bitlik bir G/Ç Genişleticidir, I²C veri yolu veya SPI uygulamaları için genel amaçlı paralel G/Ç genişletmesi sağlar. İki cihaz yalnızca seri arabirimde farklılık gösterir. Giriş, çıkış ve polarite seçimi için çoklu 8 bitlik konfigürasyon kayıtlarından oluşur. Sistem yöneticisi, G/Ç yapılandırma bitlerini (IODIRA/B) yazarak G/Ç'leri giriş veya çıkış olarak etkinleştirebilir. Her giriş veya çıkış için veriler, karşılık gelen giriş veya çıkış kaydında tutulur. Giriş bağlantı noktası kaydının polaritesi, polarite ters çevirme kaydı ile tersine çevrilebilir. Tüm kayıtlar sistem yöneticisi tarafından okunabilir. 16 bit G/Ç bağlantı noktası işlevsel olarak iki adet 8 bit bağlantı noktasından (PORTA ve PORTB) oluşur. IOCON.BANK aracılığıyla 8 bit veya 16 bit modlarda çalışacak şekilde yapılandırılabilir.

Seri	MCP23S17
Besleme Voltajı	1.8-5.5V
Maksimum Saat Frekansı	10 MHz
Arayüz Türü	Seri, SPI
I/O Sayısı	16 I/O
Pin Sayısı	28
Paket Tipi	SSOP-28



MCP23S17 Datasheet
