NEMA 11 Bipolar, 200 Adım, 28×32mm, 3.8V Step Motor - PL-1205

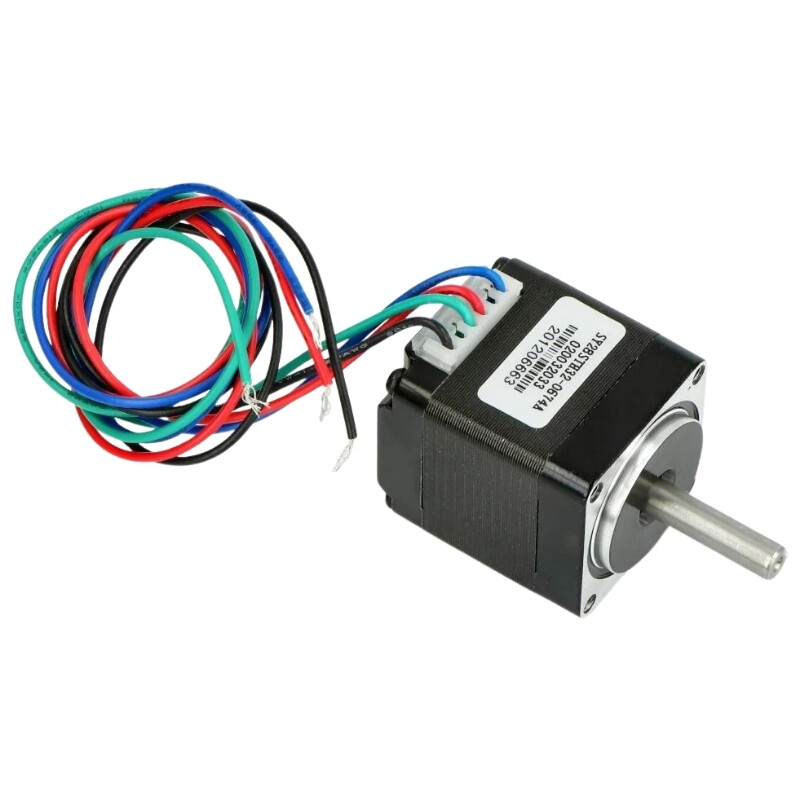

SY28STH32-0674A hibrid iki kutuplu kademeli motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 3.8 V'ta 670 mA çekerek 600 g-cm tutma torkuna izin verir. Motor çıplak uçlarla sonlandırılmış dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Bu uçlar, step motoruna çıkarılabilir bir JST-ZHR-5 konektörü ile bağlanır. Motor bir çift uygun H köprüsü ile kontrol edilebilir (her bobin için bir tane), ancak bipolar
step motor sürücüsü kullanmanızı öneririz.
Teknik Özellikler
- Boyut: 28 mm kare × 32 mm, mil dahil değil (NEMA 11)
- Ağırlık: 110 g
- Mil çapı: 5 mm
- Devir başına adım: 200
- Akım değeri: Bobin başına 670 mA
- Gerilim derecesi: 3.8 V
- Direnç: bobin başına 5.6 Ω
- Tutma torku: 600 g-cm
- Endüktans: bobin başına 4.2 mH
- İki bilyalı rulman tarafından desteklenen çıkış mili
Boyutlar
Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 32 mm'dir. Çıkış mili 20 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil,
5mm Motor Bağlantı Aparatı ile kullanılabilir.
Step Motor Uygulamaları
Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama:
- Yazıcılar
- CNC makineleri
- 3D yazıcı / prototipleme makineleri
- Lazer kesiciler
- Alma ve yerleştirme makineleri
- Doğrusal aktüatörler
- Sabit diskler
