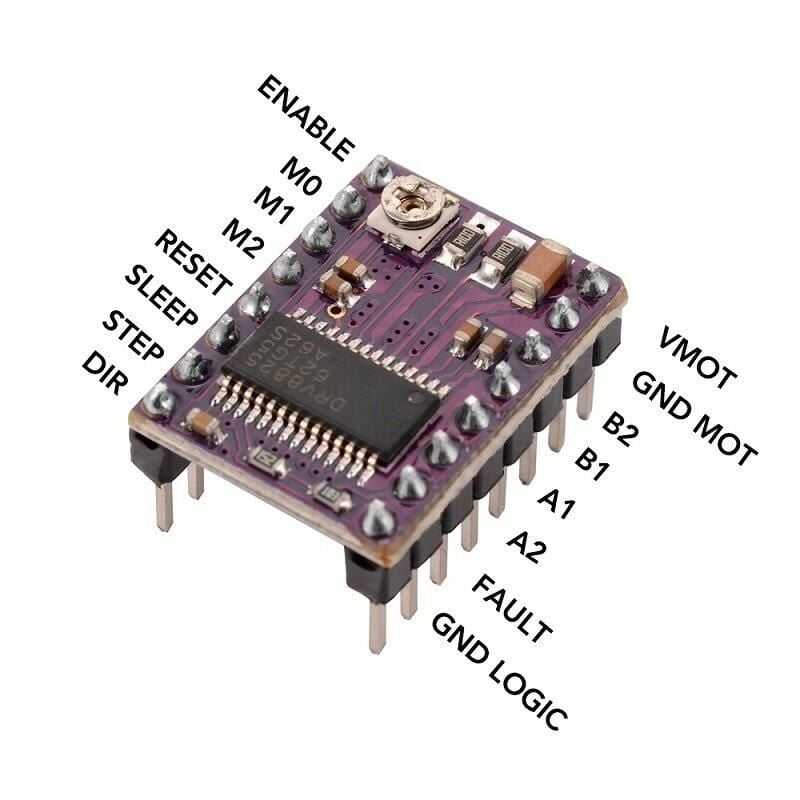

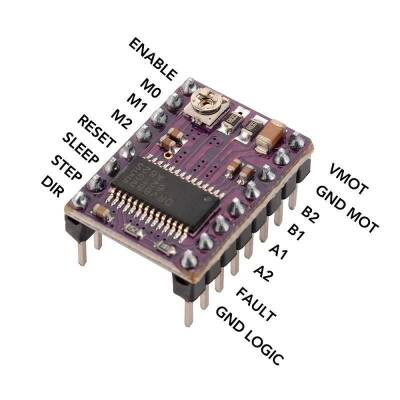

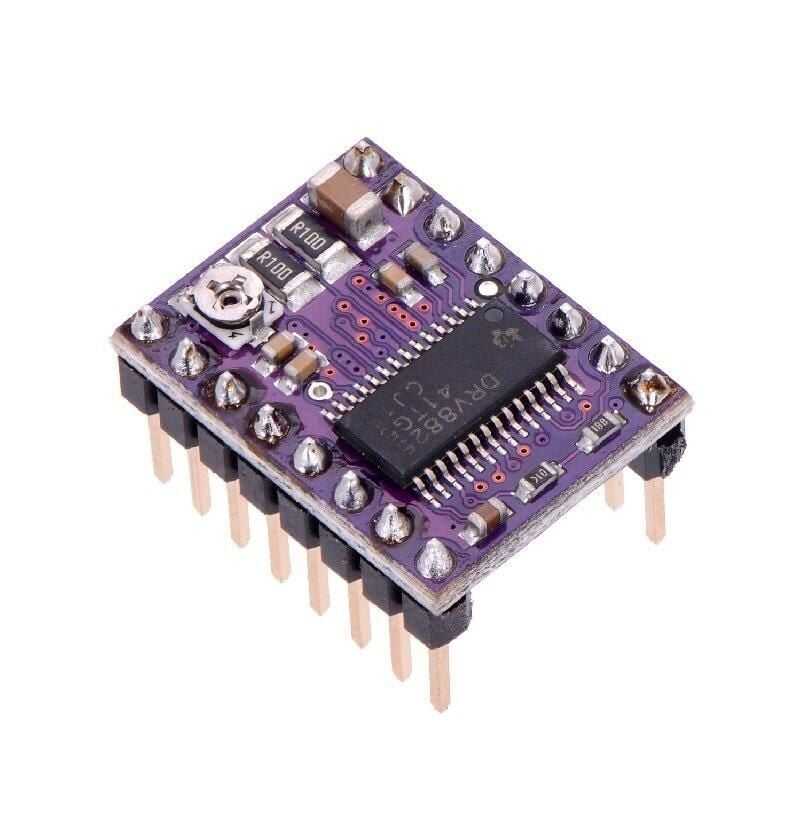

Step Motor Sürücü Kart DRV8825
DRV8825 step motor sürücüsü için bir taşıyıcı kart veya ayırma kartıdır. Bu step motor sürücüsü, bir bipolar step motorunu bobin başına 2,2 A çıkış akımına kadar kontrol etmenizi sağlar.
DRV8825 kolay kullanımı için A4988 - DRV8825 Step Sürücü Kontrol Modülünü kullanabilirsiniz.
Sürücünün temel özelliklerinden bazıları şunlardır:
- Altı farklı adım çözümü: tam adım, yarım adım, 1/4 adım, 1/8 adım, 1/16 adım ve 1/32 adım,
- Ayarlanabilir akım kontrolü, maksimum akım çıkışını bir potansiyometreyle ayarlamanıza olanak sağlar, bu da daha yüksek adım oranlarına ulaşmak için step motorunuzun anma geriliminin üzerindeki gerilimleri kullanmanızı sağlar.
- Doğru akım bozunma modunu otomatik olarak seçen akıllı doğrama kontrolü (hızlı bozunma veya yavaş bozulma),
- 45 V maksimum besleme voltajı,
- Yerleşik regülatör (harici mantık gerilim beslemesi gerekmez),
- 3.3 V ve 5 V sistemleri ile doğrudan arayüz ,
- Aşırı sıcaklıkta termal kapatma, aşırı akım önleme ve düşük voltajlı kilitleme,
- Kısa devre ve kısa yük koruması vardır.
