TC4427 SOIC-8 Mosfet Sürücü Entegresi
TC4427, 1.5A çift yüksek hızlı Güç MOSFET Sürücüsüdür. TC4427 cihazı, bir MOSFET'in kapısını şarj ederken ve boşaltırken yükselme ve düşme sürelerini eşleştirdi. Bu cihaz, güç ve voltaj değerleri dahilindeki her koşulda kilitlenmeye son derece dayanıklıdır. Topraklama piminde 5V'a kadar (her iki polariteden) gürültü yükselmesi meydana geldiğinde hasara maruz kalmazlar. Çıkışlarına geri zorlanan (her iki polariteden) 500mA'ya kadar ters akımı hasar veya mantık bozukluğu olmadan kabul edebilirler. Tüm terminaller 2.0kV'a kadar Elektrostatik Boşalmaya (ESD) karşı tam korumalıdır. TC4427 MOSFET sürücüsü, 1000pF kapı kapasitanslarını 30ns'nin altında kolayca şarj edebilir/deşarj edebilir. Bu cihaz, MOSFET'in amaçlanan durumunun büyük geçici olaylardan bile etkilenmemesini sağlamak için hem açık hem de kapalı durumlarda yeterince düşük empedans sağlar.
Seri | TC4427 |
Besleme Voltajı | 4.5-18V |
Çıkış Akımı | 1.5A |
Sürücü Sayısı | 2 Sürücü |
Çıkış Sayısı | 2 Çıkış |

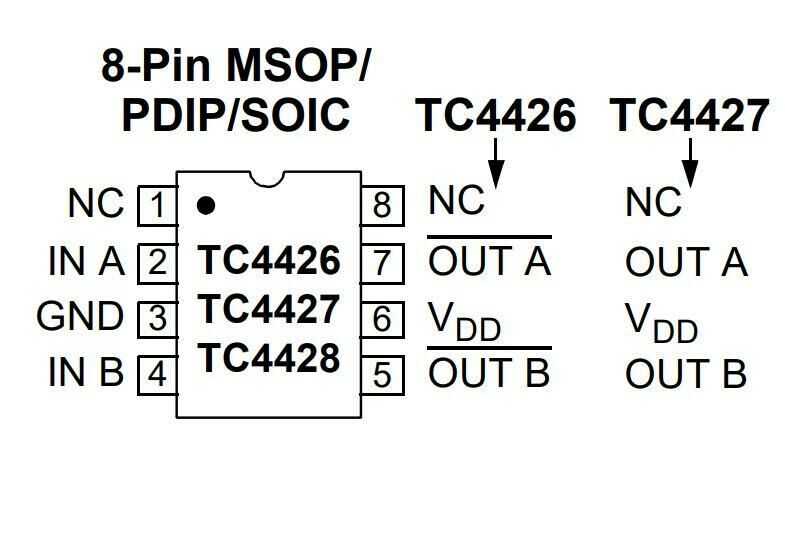

Pin Sayısı | 8 |
Paket Tipi | SOIC-8 |
