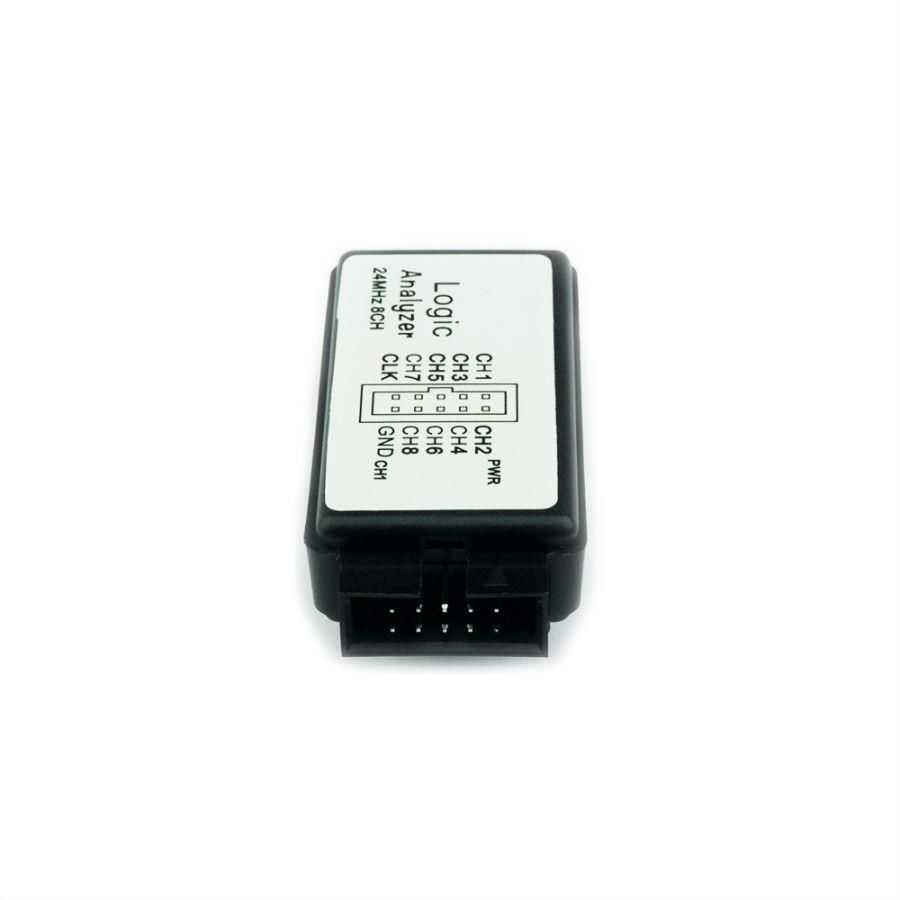

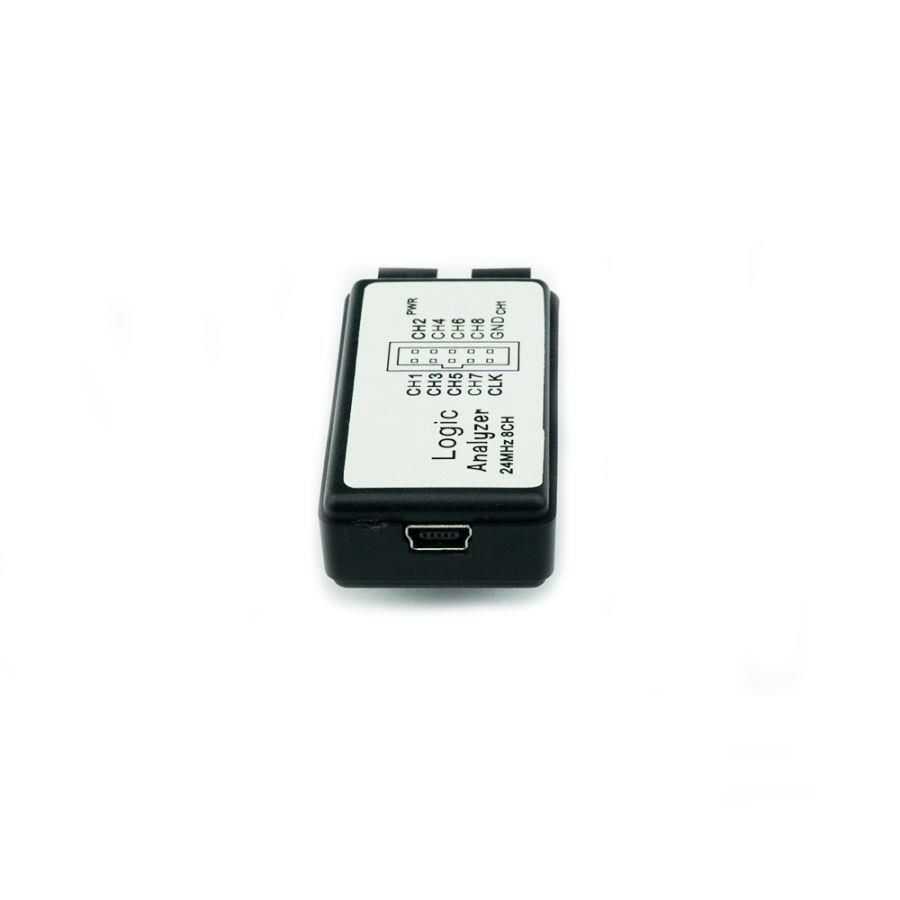

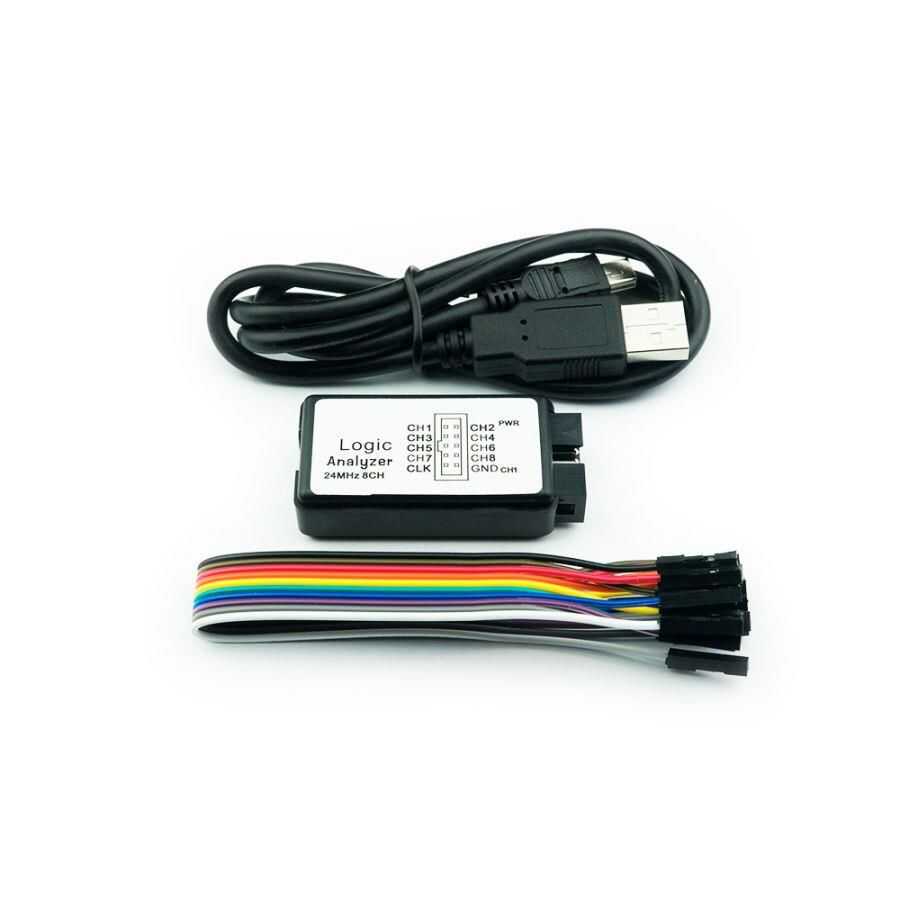

USB 24 MHz 8 Kanal Lojik Analizör - Logic Analyzer
USB Logic Analyze 24M 8CH, MCU ARM FPGA DSP hata ayıklama aracı, dijital sinyal analizi için çok ucuz ve kullanışlı bir hata ayıklama aracıdır, UART, IIC, SPI, CAN tüm bu arayüzleri tam olarak analiz etmenize yardımcı olur.
Pahalı bir osiloskopla başlamak istemiyorsanız, bu başka bir iyi seçim olacaktır. Toplam sekiz dijital kanal, voltaj aralığı 0V ~ 5.5V'dir, voltaj eşiği 1.5V'nin altında düşük, 1.5V üstü ise yüksek olarak kabul edilir. 24 m örnekleme hızı, UART, IIC, SPI ve diğer birçok standart protokolü otomatik olarak analiz edebilir.
Tek çip geliştirme, ARM sistem geliştirme veya FPGA geliştirme yapıyorsanız bu ürünü almanızı şiddetle tavsiye ederiz. İyi bir iş çıkarmak için, önce cihazını MCU ile ilgili ürünleri keskinleştirmelisiniz, bu aracı yaptığınız sürece hilal ay başınız olacaktır. Özellikle UART, SPI, IIC iletişim hata ayıklaması yapın, kesinlikle yarı çabayla iki kat sonuç almanızı sağlar.
Özellikler:
- Mantıksal ışık göstergesi: küçük bir ışık CHO elektrik seviyesini gösterir.
- Giriş özelliği: 5PF,100K Ohm.
- USB güç kaynağı; Dijital devreleri izlemek, analiz etmek ve hata ayıklamak için USB mantık analizörü
- 24Mhz örnekleme frekansına sahip 8 Kanallı USB mantık analizörü
- UART, IIC ve SPI'yi otomatik olarak analiz edebilir
- MCU, ARM sistemi ve FPGA geliştirme için harika
- Voltaj: 0-5.5V
- Eşik Voltajı: 1.5V
- Örnekleme hızı aşağıdaki gibi ayarlanabilir:
- 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz;
- Gerçek zamanlı veri yükleme, koleksiyonun maksimum derinliği pratik ihtiyaçtan uzak 10T'dir.
