USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

Yorumlar (0)
Yorum Yap
Kategoriler: Diğer RF Modülleri
Marka: Motorobit
Ürün Kodu: KHB.RFM.01.000069
Stokta son 1 ürün
3.344,00 TL + KDV
KDV Dahil: 4.012,80 TL

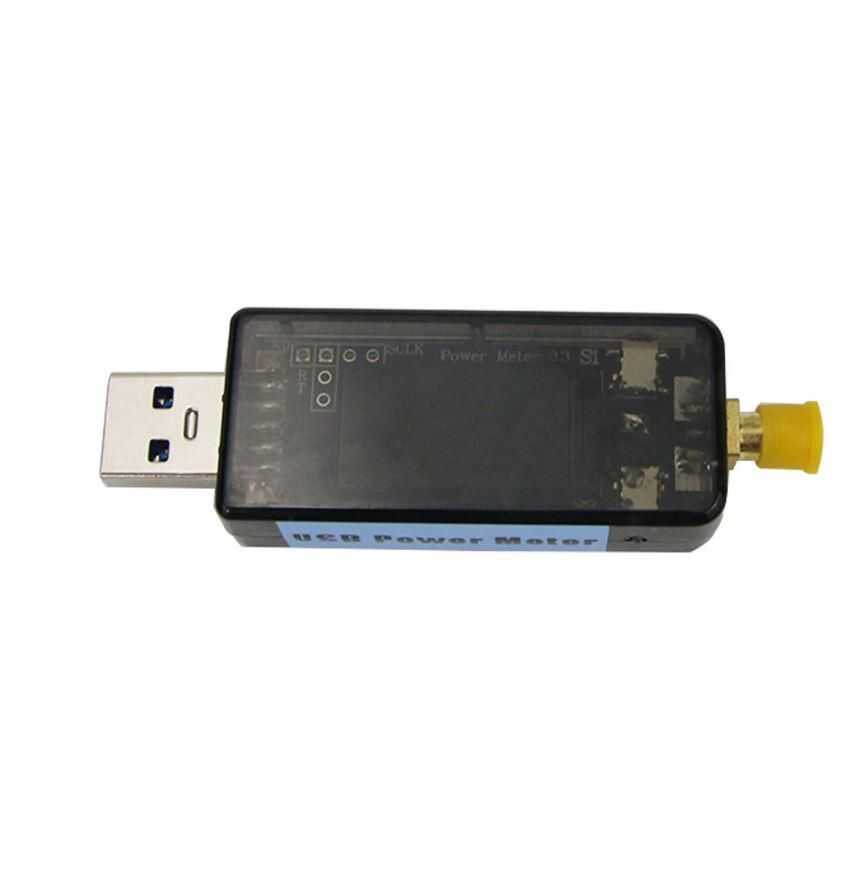

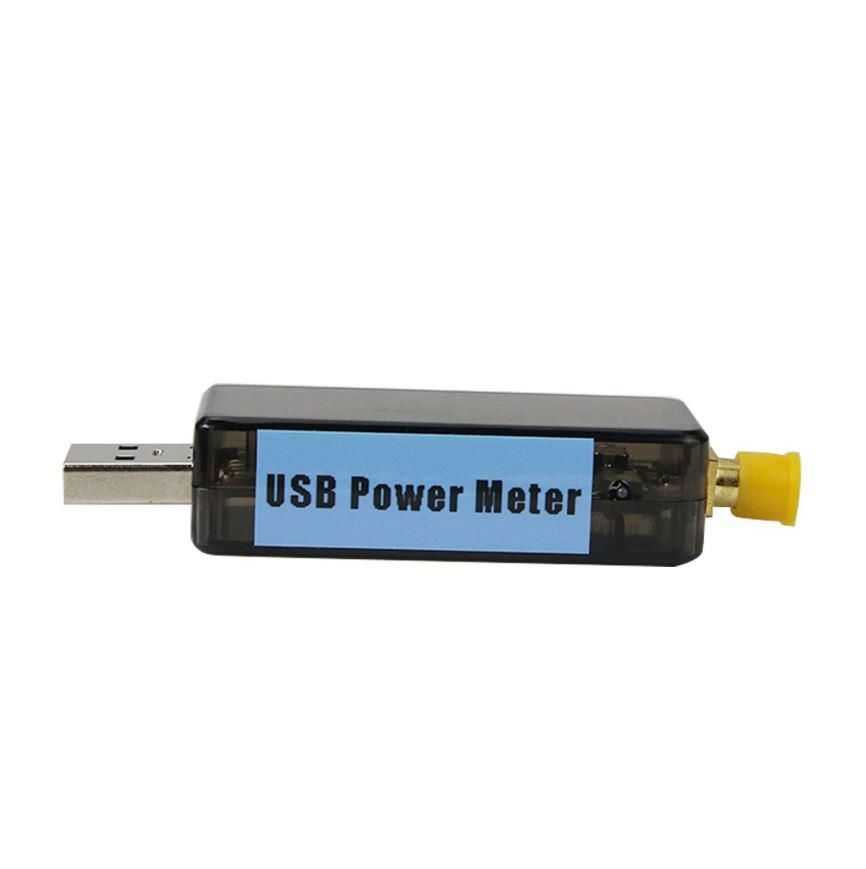

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter


USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter.0.96 inç 160x80 piksel TFT tam renkli ekrana sahiptir.Kullanımı kolay usb üzerinden veri iletişimi yapan, yüksek doğruluk, geniş dinamik aralık ve hızlı ölçüm hızına sahip bir RF güç ölçerdir.

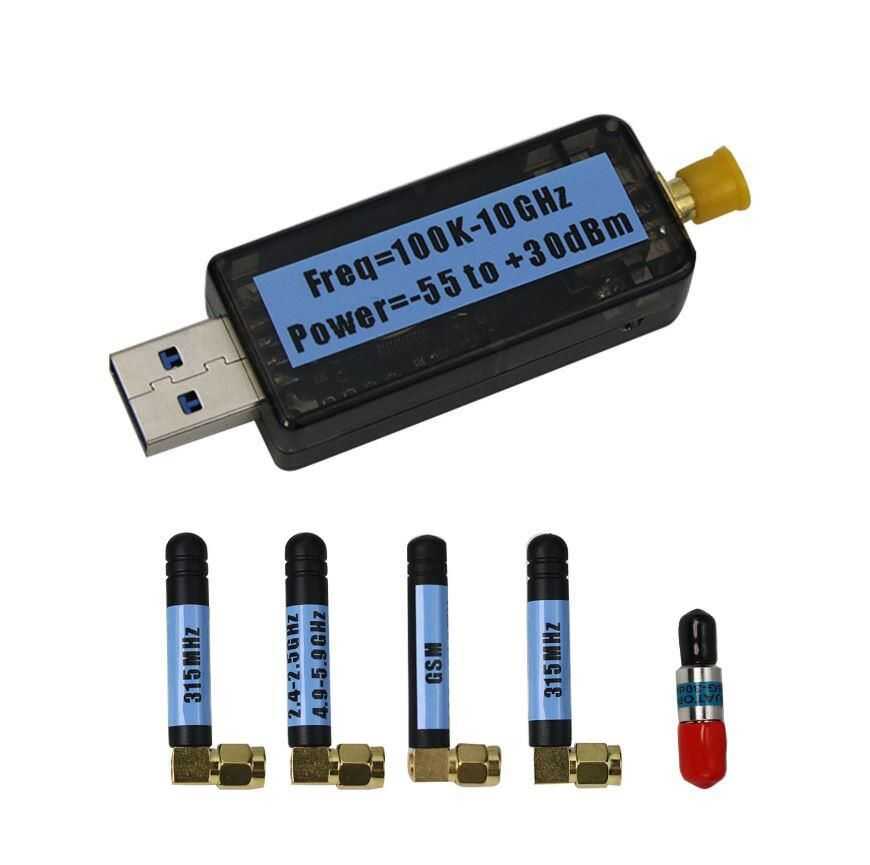

Paket İçeriği

  • 1x USB RF Güç Ölçer
  • 1x 6GHz/2W/30DB zayıflatıcı
  • 4X anten (GSM/WIFI/433/315Mhz)



Özellikler

  • Desteklenen örnekleme hızları 500uS (0.5mS), 200mS, 1S
  • 30DB sabit zayıflatıcı ve 4 ortak frekans bant antenler
  • Maksimum 9 frekans ofset kalibrasyon ile veriler saklanabilir
  • Açık seri port protokol desteği
  • Parametre ayarı tamamlandıktan sonra, TFT ile çevrimdışı çalışmayı destekler.



Ürün Uygulamaları

  • Radyo frekans cihazlarının kalibrasyonu
  • Radyo frekans ekipmanlarının test edilmesi ve bakımı
  • Radyo frekans devresinin dönüş kaybının ölçümü
  • Radyo frekans devresinin duran  dalga (standing waves) oranının ölçümü
  • Kablosuz iletişim ekipmanı arasında parazi tespiti
  • RSSI (alınan sinyal gücü göstergesi) ve iletim gücü seviyesi algılama
  • Amplifikatör kazancı ve ağ zayıflamasının ölçümü
  • GMSK tarafından modüle edilen GSM sinyalinin güç ölçümü



Teknik Özellikler

  • Ölçüm Güç Aralığı: -55 ~ +30 dBm
  • Ölçüm Gücü Çözünürlüğü: ± 0.1 dBm
  • Ölçüm Frekans Aralığı: 100k ~ 10Ghz
  • Giriş Empedansı: 50Ω
  • Dinamik Aralık: >60dB
  • Çalışma Voltajı: 5VDC (USB ile)
  • Güç Ekran Ünitesi: dBm veya W
  • Boyut: 55x24x14mm



Örnek Arayüz

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter



Modlar

1. Normal Ölçüm Modu

Normal ölçüm modunda, güç ölçer aşağıdaki resimde gösterildiği gibi, mevcut frekans noktasına karşılık gelen dBm ve uW veya mW güç değerini görüntüler.
USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter



2. Hızlı Anahtarlama Modu

Önce S1 tuşuna kısa basın ve daha sonra yaygın olarak kullanılan frekans bantlarının ölçümünü seçmek için serbest bırakın, sonra S2 tuşuna kısa basın ve en son kullanılan frekans bandını seçmek için serbest bırakın. Çalışma durumu aşağıdaki resimde gösterilmiştir.
USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter



Ortak Frekans Bandı Tablosu

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

3. Hareketli İmleç Modu

Test frekansını ayarladıktan sonra serbest bırakın ve S1 tuşuna iki saniye basılı tutun böylelikle hareket moduna girer.Görselde gösterildiği gibi imleç, değerin en yüksek konumunda Frequ sırasındaki kalır. İmleci sola ve sağa hareket ettirmek için S1 ve s2'ye kısa basın.
USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

4. Sayısal Ayar Modu

Ayarlanacak konuma hareket ettikten sonra S2'yi iki saniye basılı tutun. Serbest bıraktıktan sonra, sayısal ayar moduna girer ve sayı, şekilde gösterildiği gibi sarıya döner.

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

Frekans ayar aralığının 0-10000Mhz olduğu bu rakamın değerini artırmak veya azaltmak için S1 ve S2'ye kısa basın. Ölçmek istediğiniz frekansa ayarladıktan sonra, şekil 3a'da gösterildiği gibi imleç hareket moduna dönmek için S2 tuşuna uzun basın.

USB RF Güç Ölçer V3.0 100K-10GHz Ekranlı RF Power Meter

Aynı prosedür, güç düzeltme değerini ayarlamak için kullanılabilir. Ayardan sonra, mobil moddan çıkmak ve şekil 3b'de gösterildiği gibi normal ölçüm moduna dönmek için S1 tuşuna uzun basın. Normal ölçüm moduna döndükten sonra veriler normal olarak güncellenecektir.
Ağırlık (Kg)
0.1
