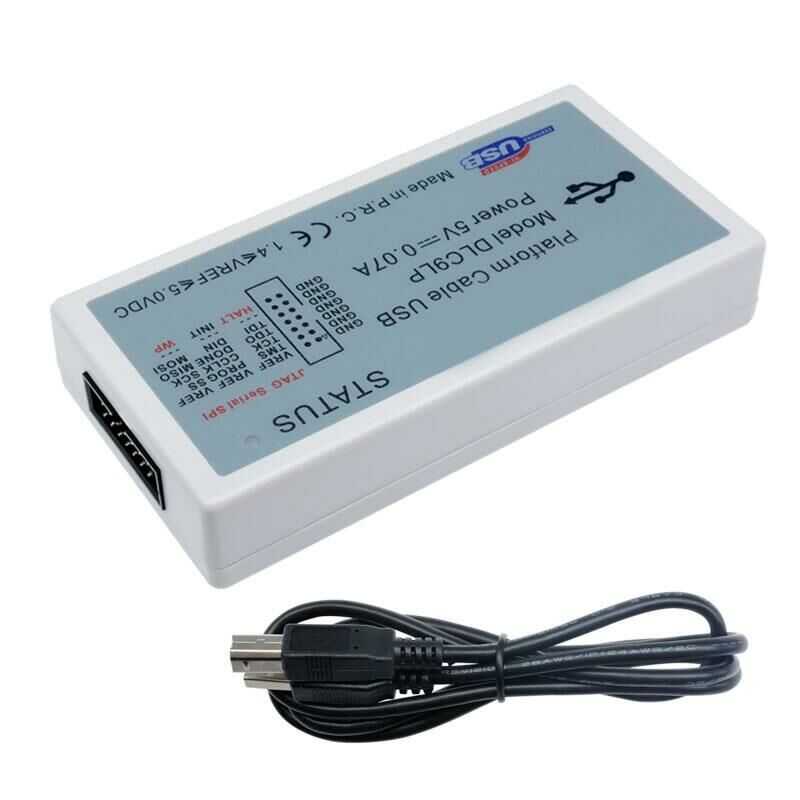

XILINX DLC9LP Hata Ayıklayıcı Programlayıcı
Xilinx FPGA ve CPLD Cihazları için Xilinx Platform USB Kablosu. Platform Kablosu USB aşağıdaki Xilinx cihazlarından herhangi birinin programlanması veya yapılandırılması amacıyla kullanıcı donanımına bağlanan yüksek performanslı bir indirme kablosudur:
• ISP Yapılandırma PROM'ları
• CPLD'ler
• FPGA'lar
Platform Kablosu USB, kullanıma hazır bir Yüksek Hızlı USB A-B kablosuyla masaüstü veya dizüstü bilgisayardaki USB bağlantı noktasına takılır. Tüm çalışma gücünü hub bağlantı noktası denetleyicisinden alır. Harici güç kaynağı gerekmez. Yüksek Hızlı USB ortamında 24 Mb/sn'lik sürekli bir bağımlı seri FPGA yapılandırma aktarım hızı mümkündür. Hub'ın bant genişliği diğer USB çevre aygıtlarıyla paylaşılıyorsa, gerçek aktarım hızları değişebilir.
Özellikler:
- JTAG, Slave-Seri ve SPI'yi destekler
- 5V (TTL), 3.3V (LVCMOS), 2.5V, 1.8V ve 1.5V ile çalışan cihazlara arayüzler
- Seçilebilir hedef saat frekansı, yazılım otomatik frekans ayarını destekler
- Xilinx CPLD/FPGA cihazlarının indirilmesini ve hata ayıklamasını destekler
- Destek JTAG, Slave Serial, SPI indirme modu, tüm Xilinx cihazları için yapılandırılabilir.
Desteklediği Yazılımlar
- Xilinx ISE
- iMPACT
- ChipScope

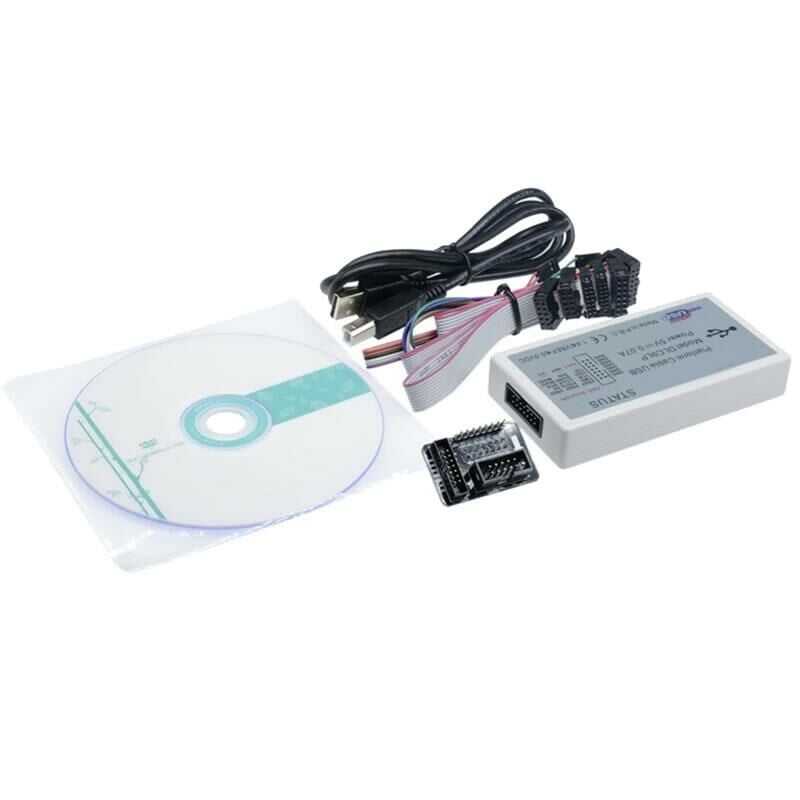

Paket İçeriği:
1x Platform Kablosu USB Adaptörü – DLC9LP
1x 1 ila 3 Yollu Çok Başlıklı PCB Adaptörü
1x USB 2.0 Kablosu
1x (5×2) 10 pimli dişi ila 10 pimli dişi 2,54 mm adım başlığı JTAG kablosu
1x (7×2) 14 pimli dişi ila 14 pimli dişi 2,54 mm adım başlığı JTAG kablosu
1x (7×2) 14 pimli dişi ila 14 pimli dişi 2,0 mm adım başlığı JTAG kablosu
1x (7×1) 7 pimli dişi ila 7 pimli dişi 2.
1x Kurulum için CD
