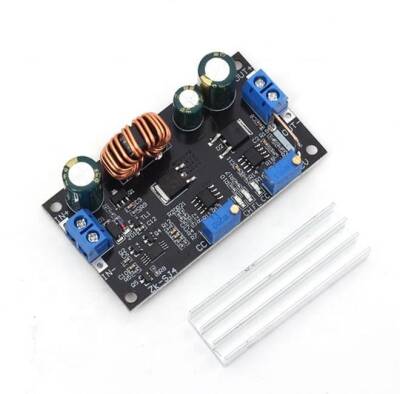

ZK-SJ4 60W Voltaj Düşürücü - Yükseltici Modül Solar Şarj Devresi
ZK-SJ4, ayarlanabilir voltaj düşürücü - yükseltici devredir. 4-30V arası DC gerilimi 0.5-30V arası istediğiniz DC değere dönüştürmenize olanak sağlar. Ayrıca bu ürünün girişine bağlayacağınız solar panellerle pil yada akü gibi ürünlerinizi şarj edebilirsiniz.

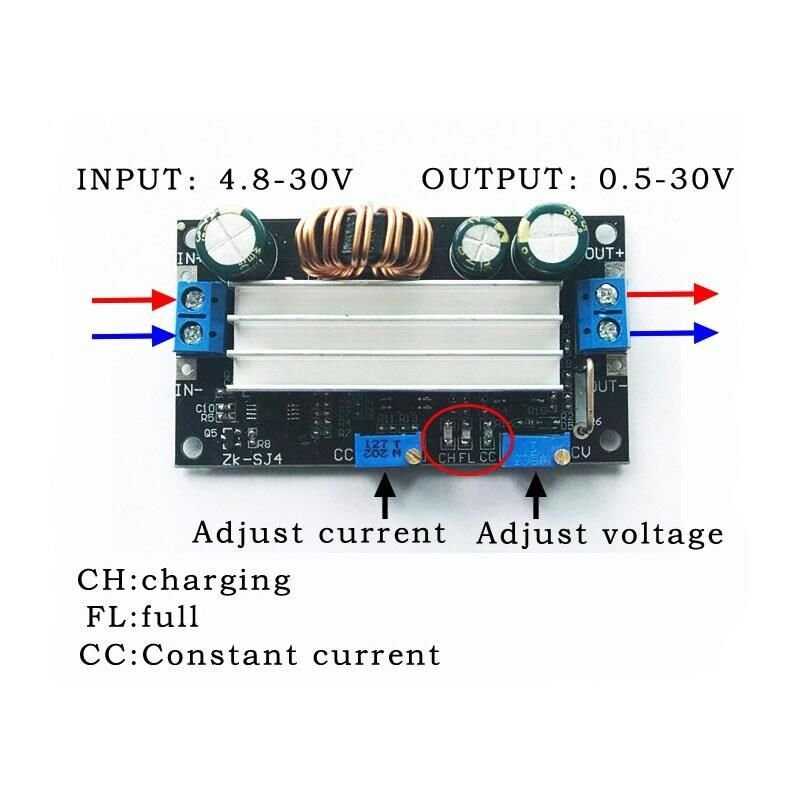

Ürün üzerinde yer alan iki trimpot ile hem voltaj hem de akım ayarı yapabilirsiniz. CC trimpotu akım ayarı yaparken CV trimpotu ise çıkış voltajını ayarlamak için kullanılır.
Ürün üzerinde yer alan 3 adet led sayesinde şarj durumu kontrol edilebilmektedir.
CH: Şarj Ledi
FL: Şarj dolu ledi
CC: Sabit Akım Ledi
Teknik Özellikler
- Giriş gerilimi: 4.8-30V
- Çıkış gerilimi: 0.5-30V
- Çıkış akımı: Sabit akımda tavsiye edilen çıkış akımı 3A'dir. Kısa süreli kullanımlarda soğutucu desteği ile 4A'e kadar kullanılabilmektedir.
- Çıkış gücü: doğal ısı dağılımı 35W, gelişmiş ısı dağılımı 60W
- Dönüşüm verimliliği: yaklaşık 88%
- Kısa devre koruması: evet
- Çalışma frekansı: 180KHZ

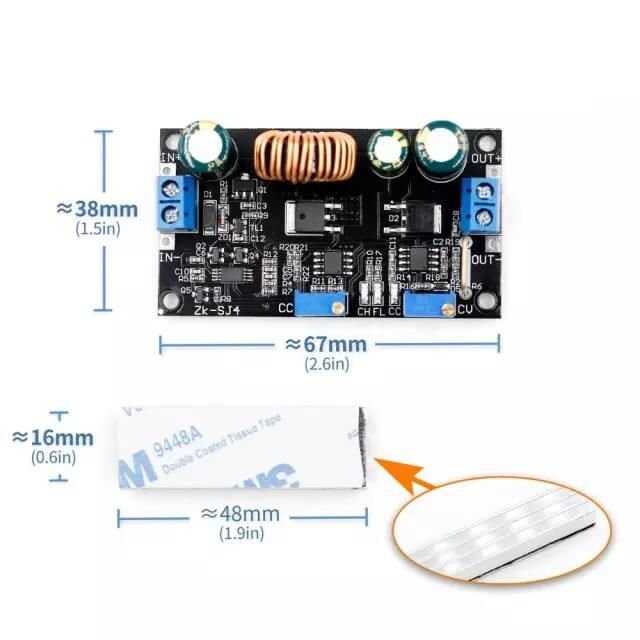

- Boyutu: uzunluk * genişlik * yükseklik 68*37*22mm,
- Ağırlık: 38.7g
