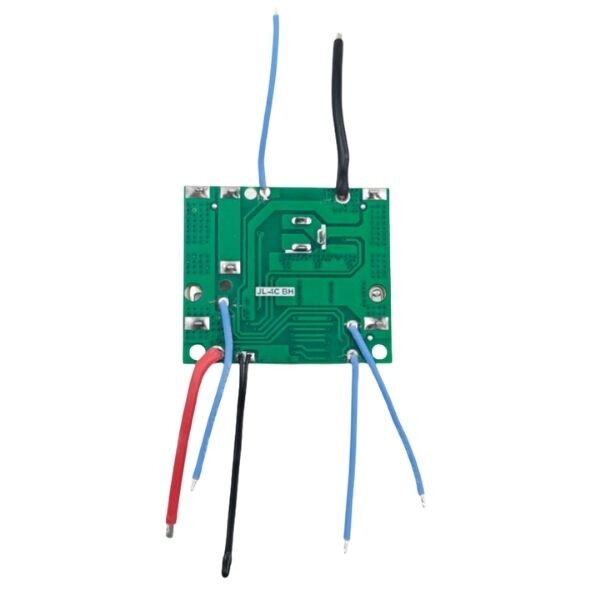

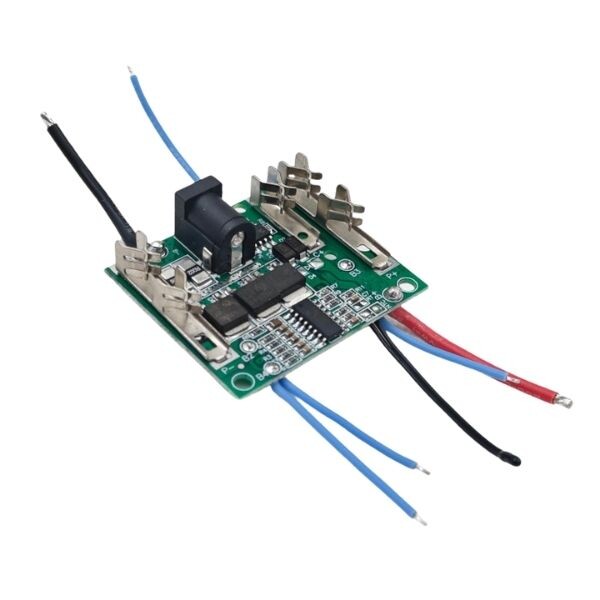

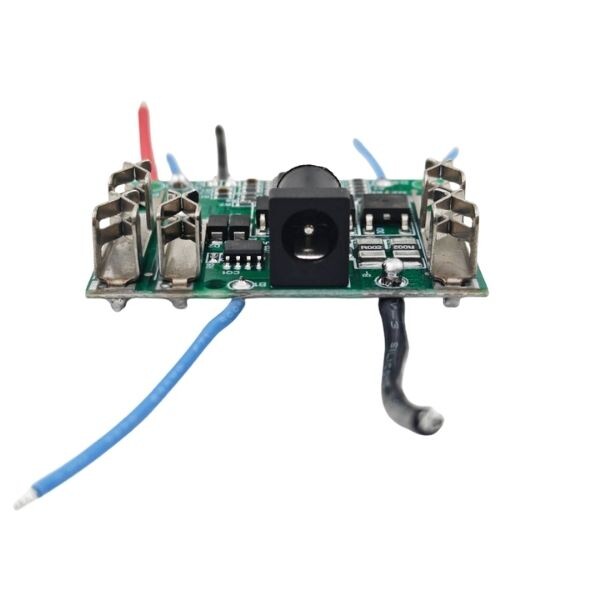

Gelince Haber Ver5S 20A LiPo & Lion & 18650 BMS Batarya Koruyucu Balans Devresi, genel olarak özel akü projelerinde kullanılan 5S Li-ion piller içindir. Her pilin gerçek zamanlı voltajı, şarj ve deşarj akımını ve ortam sıcaklığını tespit etmek için işlemci olarak 5S lityum piller için özel IC kullanır. Aşırı şarj koruması, aşırı deşarj koruması ve kısa devre koruması gibi şarj ve deşarj için çeşitli koruyucu işlevleri bulunmaktadır.
Voltaj | Şarj gerilimi | 19/21V |
Tek hücre şarj gerilimi | 3.8/4.25V | |
Akım | Sürekli deşarj akımı | 8-20A |
Aşırı şarj koruması | Aşırı şarj tek hücre algılama gerilimi | 3.85-4.25V |
Aşırı şarj koruması gecikmesi | 1S | |
Aşırı şarj tek hücre kurtarma gerilimi | 3.75-4.13V | |
Aşırı şarj koruması serbest bırakma gecikmesi | 1mS | |
Aşırı deşarj koruması | Aşırı deşarj tek hücre algılama gerilimi | 2-2.8V |
Aşırı deşarj koruma gecikmesi | 1S | |
Aşırı deşarj tek hücreli kurtarma gerilimi | 2.5-3.0V | |
Aşırı deşarj koruması serbest bırakma gecikmesi | 100 ± 20mS | |
Aşırı akım koruması | Aşırı akım algılama gerilimi | 0.1-0.4V |
Aşırı akım algılama akımı | 30 ± 5A | |
Aşırı akım algılama gecikmesi | 1S | |
Kurtarma durumu | Otomatik | |
Kısa devre koruması | Destek | Evet |
Kısa devre algılama gecikmesi | 250uS | |
Kısa devre serbest bırakma gecikmesi | 1S | |
Kısa devre algılama gerilimi | 0.8V | |
Kurtarma durumu | Yük kesildikten sonra otomatik | |
Aşırı sıcaklık koruması | Koruma sıcaklığı | 70±5° |
Kurtarma sıcaklığı | 55±5° | |
Güç tüketimi | Çalışma durumu | 25uA (25 °) |
Stand-by durumu | 6uA(25 °) | |
Iç direnci | Deşarj ana devre iç direnci | 30 ± 5mΩ |
Sıcaklık | Çalışma sıcaklığı | -40 °-85 ° RH≤ 75% |
Mağaza sıcaklığı | -40 °-125 ° RH≤ 75% | |
Boyut | Uzunluk * genişlik | 46*40mm |
