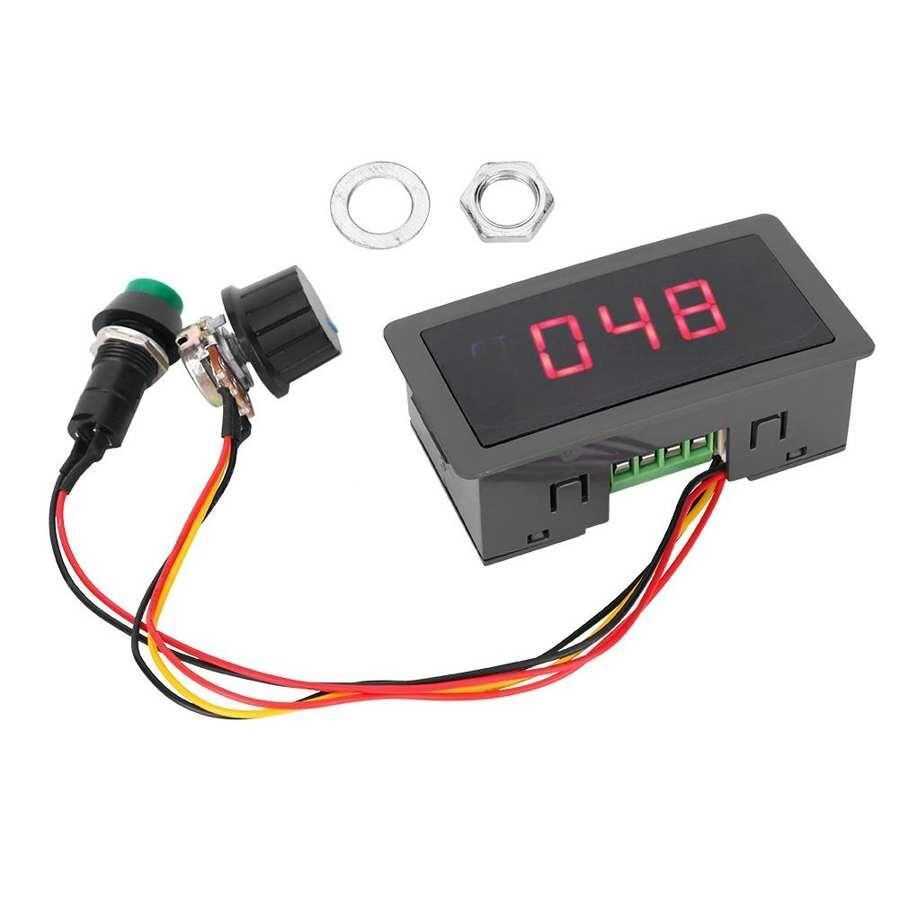

CCM5D DC Motor Hız Regülatörü, Darbe Genişliği Modülasyonlu (PWM) ayarlayarak bir DC motorun hızını kontrol eder. 0,56 inçlik büyük 3 basamaklı LED ekran numaraları, en olumsuz koşullarda görüntülemeye olanak tanır. 3 haneli LED göstergenin görüntüleme aralığı "000” - "100” arasındadır. (Örneğin, "60” görüntülendiğinde, PWM çıkış görev döngüsünün %60 olduğu anlamına gelir)
Teknik Özellikler
Giriş besleme voltajı aralığı: DC 6V-30V
Anma akımı: 5A, Maks 8A
PWM frekansı: 16kHz
Ayarlanabilir hız aralığı: %0-100.
Ürün boyutu: 79 x 42 x 24 mm
Potansiyometre: direnç B100K; kablo uzunluğu 20cm
UYARI:
-Sürücüyü kablolamaya çalışmadan önce gücün kapalı olduğundan emin olun.
-POZİTİF VE NEGATİF GÜÇ YÜKLERİNİ TERSİNE BAĞLAMAYIN. BU KONTROL CİHAZINA ZARAR VERİR.
-MOTOR YÖNÜNÜ DEĞİŞTİRMEK İÇİN, MOTORUN POZİTİF VE NEGATİF KABLOLARINI DEĞİŞTİRİN.

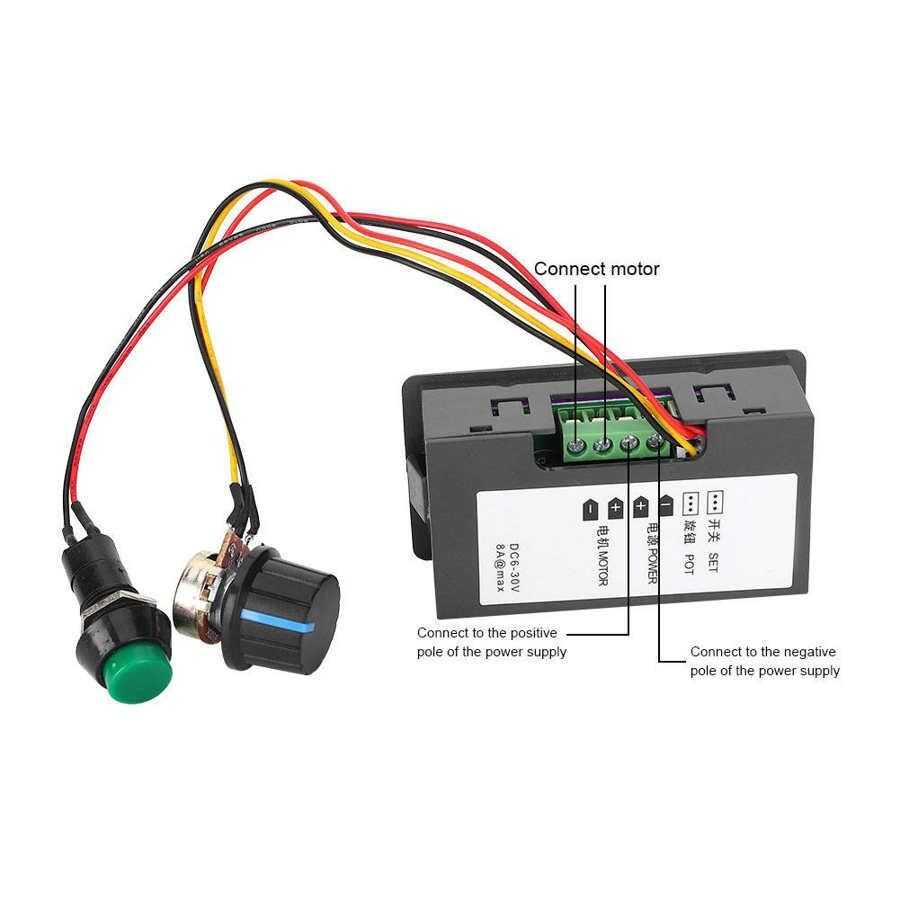

1. Kabloları bağlayın, "kablo şemasına" bakın.
2. Gücü açın ve potansiyometreyi ayarlayın.
3. LED ekran, PWM çıkış görev döngüsünü gösterir.
