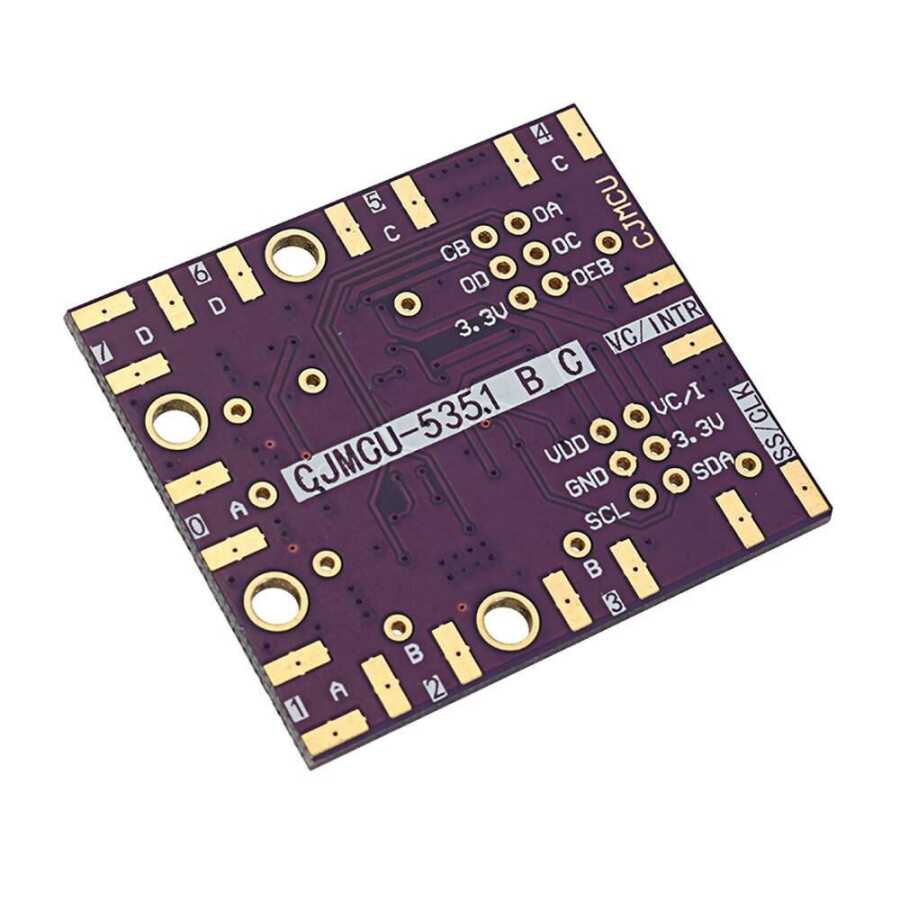

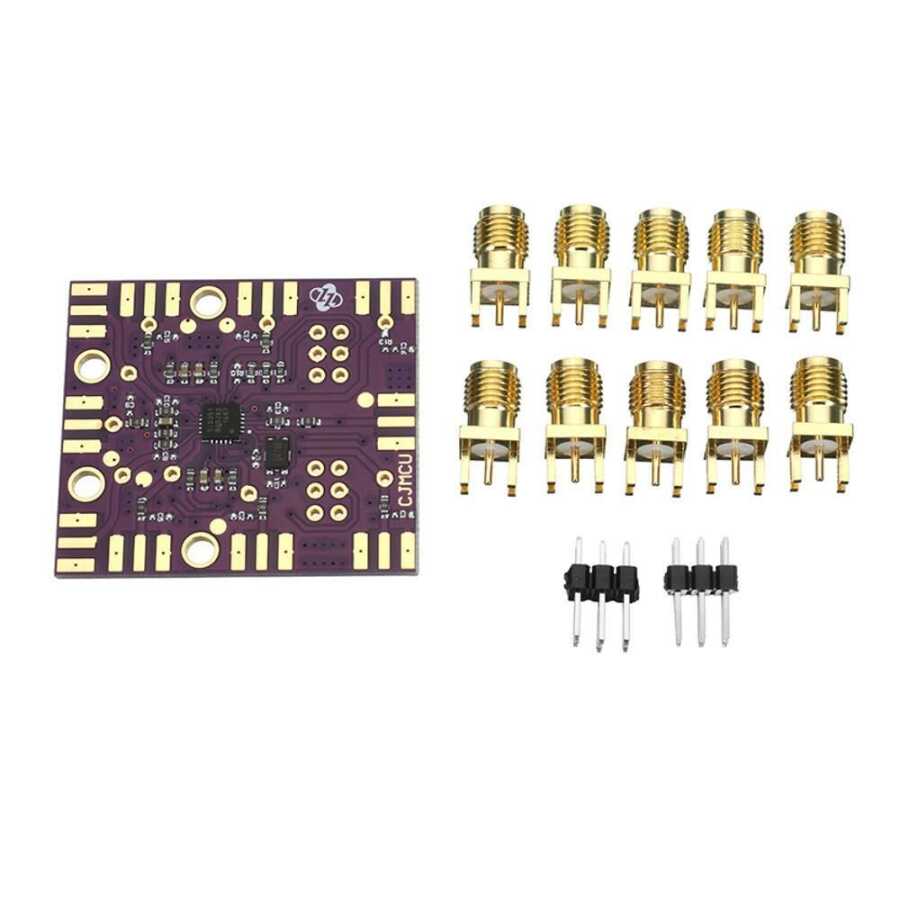

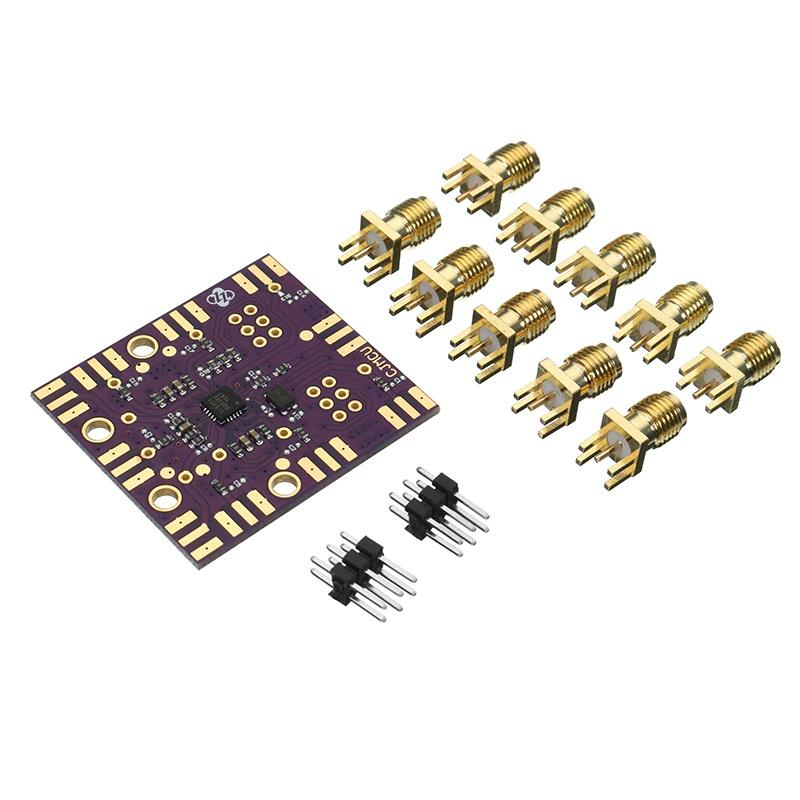

CJMCU Si5351B Saat Sinyal Jeneratör Modülü I2C Programlanabilir 27 MHz + VCXO
Si5351, kristalleri, kristal osilatörlerini, VCXO'ları, faz kilitli halkaları (PLL'ler) ve fanout tamponlarını değiştirmek için ideal olan bir I2C protokollü bir saat sinyal üreticisidir. Bir PLL / VCXO + yüksek çözünürlüklü MultiSynth kesirli ayırıcı mimarisine dayanarak, Si5351, 0 ppm hatasıyla her bir çıktısında 160 MHz'e kadar herhangi bir frekans üretebilir.
Özellikler:
- 8 kHz - 160 MHz arasında 8 tamsayıya bağlı olmayan frekanslar üretir
- I2C kullanıcı tanımlı yapılandırma
- Her çıkışta tam frekans sentezi (0 ppm hatası)
- Son derece doğrusal VCXO
- İsteğe bağlı saat girişi (CLKIN)
- Düşük çıkış süresi jitter: 100 ps pp
- Yapılandırılabilir yayılı spektrum seçilebilir
- Düşük maliyetli, sabit frekans kristalinden çalışır: 25 veya 27 MHz
- Statik faz ofsetini destekler
- Programlanabilir yükselme / düşme süresi kontrolü
- Glitchless frekans değişiklikleri
- Ayrı voltaj besleme pimleri:
- Core VDD: 2,5 veya 3,3 V
- Çıkış VDDO: 1,8, 2,5 veya 3,3 V
- Mükemmel PSRR harici güç kaynağı filtrelemesini ortadan kaldırır
- Çok düşük güç tüketimi
- Ayarlanabilir çıkış-çıkış gecikmesi
- 3 paket tipinde mevcuttur:
- 10-MSOP: 3 çıkış
- 24-QSOP: 8 çıkış
- 20-QFN (4x4 mm): 8 çıkış
- PCIE Gen 1 uyumlu
- HCSL uyumlu salıncak özelliğini destekler
