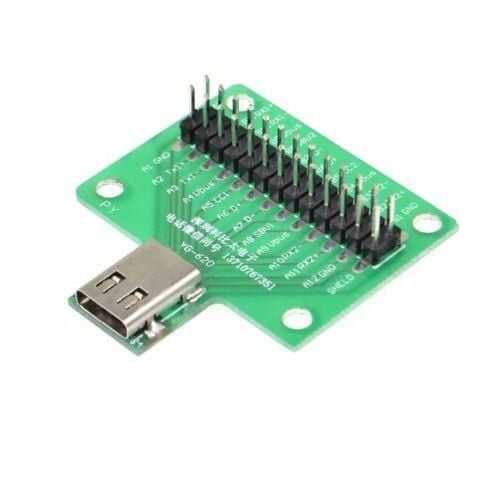

Type-C Usb 3.1 DIP Adapter Connector 26 Pin
Type-C Usb 3.1 DIP Adapter Connector 26 Pin.Converts Type-C input to 3.1 DIP 26 pin connector.
Pin Sequence
- A1 GND / B12 GND
- A2 Tx1+ / B11 RX1+
- A3 Tx1- / B10 RX1-
- A4 VBUS / B9 VBUS
- A5 CC1 / B8 SBU2
- A6 D+ / B7 D-
- A7 D- / B6 D+
- A8 SBU1 / B5 CC2
- A9 VBUS / B4 VBUS
- A10 RX2- / B3 TX2-
- A11 RX2+ / B2 TX2+
- A12 GND / B1 GND
- SHIELD / NULL
